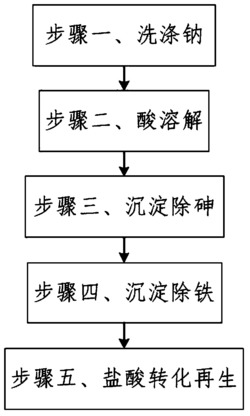

1.一种含锡分解渣的处理方法，其特征在于，包括以下步骤：步骤一、酸溶解：

将所述含锡分解渣与初始H+浓度为3.0mol/L-5.0mol/L的稀盐酸溶液在密闭条件下进行搅拌反应，之后过滤得到酸溶解渣和酸溶解母液；

步骤二、沉淀除砷：

向步骤一得到的所述酸溶解母液中加入H2O2，之后加入CaCO3、CaO和Ca(OH)2中的一种或多种将所述酸溶解母液的pH调至3.0-4.0，得到砷铁渣和除砷母液；所述H2O2的加入量按照

2+ 3+

将所述酸溶解母液中的铁由Fe 氧化为Fe 所需理论量的0.05-0.1倍加入；

步骤三、沉淀除铁：

向步骤二得到的所述除砷母液中继续加入H2O2，之后用CaCO3和/或Ca(OH)2将所述除砷母液的pH调至5.0-6.0，得到氢氧化铁渣和除铁母液；所述H2O2的加入量按照将所述除砷母

2+ 3+

液中的铁全部由Fe 氧化为Fe 所需理论量的0.8-1.0倍加入；

步骤四、盐酸转化再生：

向步骤三得到的所述除铁母液中加入硫酸，使溶液中的氯化钙转化为硫酸钙沉淀和HCl溶液。

2.根据权利要求1所述的含锡分解渣的处理方法，其特征在于，在步骤一中，所述含锡分解渣与所述初始H+浓度为3.0mol/L-5.0mol/L的稀盐酸溶液的固液比为1:3-8进行所述搅拌反应。

3.根据权利要求1所述的含锡分解渣的处理方法，其特征在于，在步骤一中，所述搅拌反应的时间为2.0-4.0h。

4.根据权利要求1所述的含锡分解渣的处理方法，其特征在于，在步骤一中，在80-95℃下进行所述搅拌反应。

5.根据权利要求1所述的含锡分解渣的处理方法，其特征在于，在步骤一之前还包括洗涤所述含锡分解渣中的钠：将所述含锡分解渣与水混合并加入盐酸调节溶液的pH至6.5-

7.5，之后搅拌得到氯化钠洗液和除钠后的所述含锡分解渣。

6.根据权利要求1所述的含锡分解渣的处理方法，其特征在于，在步骤一中，当所述酸溶解母液中含Na+>40.0g/L时，还包括除去所述酸溶解母液的钠离子：将所述酸溶解母液蒸发浓缩至CaCl2浓度为400-600g/L，冷却至20-40℃后将浓缩结晶析出的氯化钠晶体过滤除去得到滤液，之后用水将所述滤液的体积补充至蒸发浓缩之前的所述酸溶解母液的体积。

7.根据权利要求1所述的含锡分解渣的处理方法，其特征在于，在步骤四中，向所述除铁母液中加入的硫酸为浓硫酸，所述浓硫酸用量按转化得到3.0mol/L-5.0mol/L的HCl计算且为所需理论量的1.0-1.1倍。

8.根据权利要求1所述的含锡分解渣的处理方法，其特征在于，在步骤四中，向所述除铁母液中加入硫酸之前，还包括向所述除铁母液中补加氯化钙，其中，所述氯化钙的补充量按转化得到3.0mol/L-5.0mol/L的HCl及使溶液中过量10-20g/L Ca2+进行补充。
