专利号: 2019101285167
申请人: 郑州沃美克电子科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

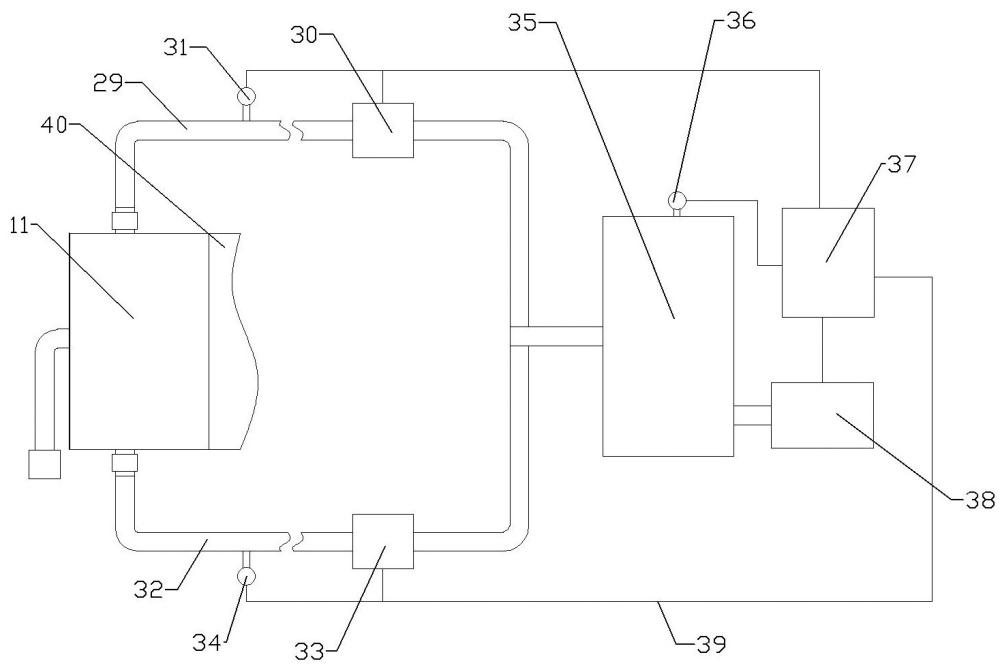

1.一种浮动式恒压力刀座装置,其特征在于:包括能够沿水平平面移动的移动座,所述移动座上设置有刀座,所述刀座包括硬质的气管,所述气管为棱柱型,所述气管内设置有驱动活塞,所述驱动活塞与气管内壁之间设置有密封件,所述驱动活塞上设置有驱动磁铁,所述气管外套装有浮动套,所述浮动套与气管外壁之间间隙配合,所述浮动套上设置有能够被驱动磁铁吸引的从动块,所述浮动套外侧面设置有向下的悬臂,所述悬臂下端设置有用于夹持工作部件的夹头,所述气管上端密封连通有上气管接头,所述气管下端密封连通有下气管接头,所述上气管接头通过带有上电磁阀的上气管连接至气罐,所述下气管接头通过带有下电磁阀的下气管连接至气罐,所述上气管上设置有上气压传感器,所述下气管上设置有下气压传感器,所述上电磁阀、上气压传感器、下电磁阀、下压力传感器均连接至控制器,所述气管连接有用于安装至驱动装置的安装板,所述气罐连接有压缩机,所述气罐上设置有气压传感器,所述压缩机和气压传感器连接至控制器,移动座的驱动电机电连接至控制器。

2.根据权利要求1所述的浮动式恒压力刀座装置,其特征在于:所述气管为由不锈钢制成的方钢管,所述气管上端设置有上座板,所述气管下端设置有下座板,所述气管分别与上座板、下座板密封连接,所述上座板和下座板上均设置有通孔,所述气管与上气管接头之间、气管与下气管接头之间均通过相应的通孔连通,所述上座板和下座板均设置为正方形板,所述安装板设置在上座板和下座板侧面之间,所述安装板与上座板和下座板之间设置有定位键,所述安装板与上座板和下座板之间通过螺栓连接。

3.根据权利要求2所述的浮动式恒压力刀座装置,其特征在于:所述气管上端和下端均套装有连接板,所述连接板与相应的座板之间螺栓连接,所述上座板和下座板上与气管相对应位置处均设置有凹槽,所述气管两端插入相应的凹槽内,所述气管外壁与凹槽内壁之间公差配合,所述气管端面与相应的凹槽底面之间设置有密封垫。

4.根据权利要求2所述的浮动式恒压力刀座装置,其特征在于:所述驱动活塞包括上压板和下压板,所述上压板和下压板与气管内壁之间均间隙配合,所述驱动磁铁设置在上压板和下压板之间,所述驱动磁铁有两块,两块驱动磁铁平行设置,且两块驱动磁铁磁极朝向相同,所述上压板和下压板相对的面上与驱动磁铁相对应位置处设置有卡槽,所述驱动磁铁的上端和下端分别插入相应的卡槽内,所述上压板和下压板之间设置有连接柱,所述连接柱截面为正方形,所述连接柱上端延伸至上压板上侧套装有上固定板,所述连接柱下端延伸至下压板下侧套装有下固定板,所述密封件包括上压板和上固定板之间、下压板和下固定板之间的密封环,所述密封环包括正方形的芯环,所述芯环上套装有密封套,所述密封套与气管内壁之间、密封套与连接柱之间均过盈配和,所述连接柱上端和下端分别设置有用于压紧相应固定板的压紧板,所述压紧板与连接柱之间螺栓连接。

5.根据权利要求4所述的浮动式恒压力刀座装置,其特征在于:所述浮动套上与驱动磁铁端部相对应位置处设置有从动块安装槽,所述从动块安装在从动块安装槽内,所述从动块为从动磁铁,所述从动磁铁与驱动磁铁的磁极方向相反。

6.根据权利要求5所述的浮动式恒压力刀座装置,其特征在于:所述从动块安装槽外端设置有用于向内压紧从动块的从动块压板,所述从动块压板与从动块之间设置有弹性垫。

7.根据权利要求1所述的浮动式恒压力刀座装置,其特征在于:所述浮动套与气管外壁之间设置有油膜,所述浮动套两端内缘设置有密封圈安装槽,所述密封圈安装槽内安装有密封圈,所述浮动套上端和下端分别设置有用于压紧密封圈的密封圈压板,所述密封圈压板与浮动套之间螺栓连接。

8.根据权利要求1所述的浮动式恒压力刀座装置,其特征在于:所述悬臂通过安装盘与浮动套连接,所述安装盘通过螺栓与浮动套连接,所述安装盘与浮动套之间设置有定位键。
