专利号: 2018219306224
申请人: 常州诺坚工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

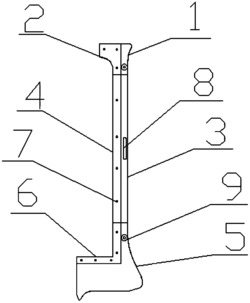

1.一种汽车用折叠式挡泥皮,包括轮前挡泥皮(1)、轮前安装位(2)、轮眉(3)、轮眉安装位(4)、轮后挡泥皮(5)、轮后安装位(6)、安装孔(7)、折叠拉手(8)、旋转点(9)、凹槽(10)、雨水槽(11)、折叠轮眉(12)、折叠前皮(13)和折叠后皮(14);其特征在于:所述轮前挡泥皮(1)的一侧安装有轮前安装位(2),所述轮前挡泥皮(1)向下连接有轮眉(3)和轮后挡泥皮(5),所述轮眉(3)和轮后挡泥皮(5)的一侧设置有轮眉安装位(4)和轮后安装位(6),所述轮前安装位(2),轮眉安装位(4)和轮后安装位(6)均设置有安装孔(7),所述轮眉(3)的中部设置有折叠拉手(8),所述轮眉(3)的上下两端各有一个旋转点(9),所述轮前挡泥皮(1)和轮后挡泥皮(5)的内表面设置有凹槽(10),所述凹槽(10)的边沿设置有雨水槽(11),轮眉、前皮和后皮的内部分别设置有折叠轮眉(12)、折叠前皮(13)和折叠后皮(14)。

2.根据权利要求1所述的一种汽车用折叠式挡泥皮,其特征在于:所述轮眉(3)、轮眉安装位(4)、轮后挡泥皮(5)和轮后安装位(6)设置紧密一体连接。

3.根据权利要求1所述的一种汽车用折叠式挡泥皮,其特征在于:所述轮前挡泥皮(1)、轮前安装位(2)一体连接,并且所述轮前挡泥皮(1)、轮前安装位(2)设置有可伸缩的末端,并且末端与轮眉(3)、轮眉安装位(4)相连接。

4.根据权利要求1所述的一种汽车用折叠式挡泥皮,其特征在于:所述折叠轮眉(12)、折叠前皮(13)和折叠后皮(14)设置为可灵活的弯折到装置内部。

5.根据权利要求1所述的一种汽车用折叠式挡泥皮,其特征在于:所述轮后挡泥皮(5)设置有水滴形的下沿,并且所述雨水槽(11)流向水滴形下沿。

6.根据权利要求1所述的一种汽车用折叠式挡泥皮,其特征在于:所述轮前安装位(2)和轮后安装位(6)设置为L型安装条。
