专利号: 2017106063065
申请人: 长乐晶尚设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

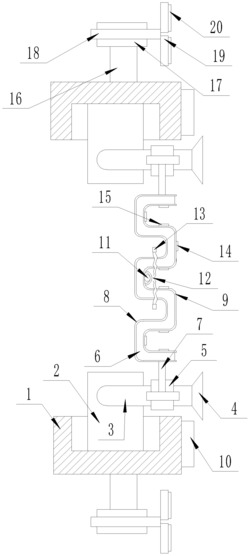

1.一种折叠式汽车玻璃遮挡装置,包括一组弧形弹性承载条(1),其特征在于,每个所述弧形弹性承载条(1)内侧表面设有折叠遮挡机构,每个所述弧形弹性承载条(1)外侧表面设有辅助固定机构,所述折叠遮挡机构由开在每个弧形弹性承载条(1)内侧表面中心处的滑动凹槽、设置在每个滑动凹槽内的一组弹性滑动块(2)、固定连接在每个弹性滑动块(2)上表面的一组一号折形支撑杆(3),每个所述一号折形支撑杆(3)一端面上均套装一号吸盘(4)、套装在每个一号折形支撑杆(3)上的固定框架(5)、设置在一组弧形弹性承载条(1)之间的遮挡布(6)、固定连接在遮挡布(6)两端面且与所对应四组固定框架(5)之间的四组固定勾(7)、固定连接在遮挡布(6)一侧表面的防晒层(8)、固定连接在遮挡布(6)另一侧表面上的海绵层(9)、固定连接在每个弧形弹性承载条(1)下表面的弹性条形吸盘(10)、固定连接在海绵层(9)内侧表面中心处的转动圆杆(11)、设置在海绵层(9)与转动圆杆(11)两端处的一组弹性固定带(12)、套装在转动圆杆(11)上且位于一组弹性固定带(12)之间的拉伸胶粘扣(13)、固定连接在遮挡布(6)侧表面上且穿过海绵层(9)的多个固定座(14)、设置在遮挡布(6)侧表面上且穿过海绵层(9)与位于每个固定座(14)右侧的按扣(15)共同构成的,所述辅助固定机构由固定连接在每个弧形弹性承载条(1)侧表面两端处的一组折形圆杆(16)、套装在每个折形圆杆(16)上的转动圆环(17)、套装在每个转动圆环(17)上的摆动臂(18)、固定连接在每个摆动臂(18)一端面上的六爪固定盘(19)、固定连接在每个六爪固定盘(19)下表面且与所对应六爪固定盘(19)相匹配的胶粘帖(20)共同构成的,每个所述弧形弹性承载条(1)的一端面上均铰链连接支撑基座(21),每个所述支撑基座(21)上均嵌装弹簧夹手(22),每个所述弹簧夹手(22)内均设有微型电机(23),每个所述微型电机(23)上均套装转动扇叶(24)。

2.根据权利要求1所述的一种折叠式汽车玻璃遮挡装置,其特征在于,多个所述固定座(14)的数量为8-10个,每一组所述固定座(14)等距离位于同一竖直线上。

3.根据权利要求1所述的一种折叠式汽车玻璃遮挡装置,其特征在于,所述海绵层(9)上表面两端且位于转动圆杆(11)两侧均固定连接橡胶密封条(25)。

4.根据权利要求1所述的一种折叠式汽车玻璃遮挡装置,其特征在于,所述转动圆杆(11)的材质为橡胶。

5.根据权利要求1所述的一种折叠式汽车玻璃遮挡装置,其特征在于,所述转动圆杆(11)两端处长于遮挡布(6)的宽度。

6.根据权利要求1所述的一种折叠式汽车玻璃遮挡装置,其特征在于,每个所述弧形弹性承载条(1)内均嵌装一组蓄电池(26)。

7.根据权利要求6所述的一种折叠式汽车玻璃遮挡装置,其特征在于,所述蓄电池(26)的型号均为7#。

8.根据权利要求1或6所述的一种折叠式汽车玻璃遮挡装置,其特征在于,每个所述弧形弹性承载条(1)侧表面均开有与蓄电池(26)相匹配的开口,每个所述开口内均嵌装限位塞(27)。

9.根据权利要求1所述的一种折叠式汽车玻璃遮挡装置,其特征在于,所述转动圆杆(11)的两端处均套装摩擦圈(28)。

10.根据权利要求1所述的一种折叠式汽车玻璃遮挡装置,其特征在于,每个所述固定勾(7)均为按扣式的固定勾(7)。
