专利号: 201811532309X
申请人: 江西理工大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

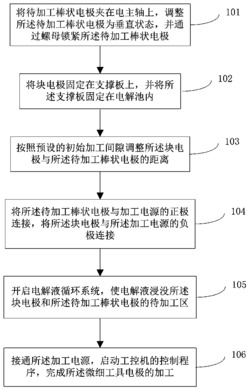

1.一种微细工具电极的制备方法,其特征在于,所述方法包括:将待加工棒状电极夹在电主轴上,调整所述待加工棒状电极为垂直状态,并通过螺母锁紧所述待加工棒状电极;

将块电极固定在支撑板上,并将所述支撑板固定在电解池内;

按照预设的初始加工间隙调整所述块电极与所述待加工棒状电极的距离;

将所述待加工棒状电极与加工电源的正极连接,将所述块电极与所述加工电源的负极连接;

开启电解液循环系统,使电解液浸没所述块电极和所述待加工棒状电极的待加工区;

接通所述加工电源,启动工控机的控制程序,完成所述微细工具电极的加工。

2.根据权利要求1所述的微细工具电极的制备方法,其特征在于,所述将待加工棒状电极夹在电主轴上,调整所述待加工棒状电极为垂直状态,并通过螺母锁紧所述待加工棒状电极具体包括:将所述待加工棒状电极的一端夹在所述电主轴上;

使所述待加工棒状电极的另一端分别穿过夹具的上下两个臂杆;

固定所述夹具于连杆上;

利用垂直校正器调校所述待加工棒状电极,使所述待加工棒状电极呈垂直状态;

通过螺母将所述待加工棒状电极与所述电主轴锁紧。

3.根据权利要求1所述的微细工具电极的制备方法,其特征在于,所述按照预设的初始加工间隙调整所述块电极与所述待加工棒状电极的距离具体包括:先通过目视调整所述块电极与所述待加工棒状电极的加工间隙;

利用对刀器进一步对刀使所述块电极与所述待加工棒状电极的加工间隙为所述初始加工间隙。

4.根据权利要求1所述的微细工具电极的制备方法,其特征在于,所述开启电解液循环系统,使电解液浸没所述块电极和所述待加工棒状电极的待加工区具体包括:打开微型潜水泵,使所述电解液循环系统开始循环所述电解液;

根据所述电解池内的所述电解液的容量,调节流量阀,使所述电解液浸没所述块电极和所述待加工棒状电极的待加工区。

5.根据权利要求1所述的微细工具电极的制备方法,其特征在于,在所述接通所述加工电源,启动工控机的控制程序,完成所述微细工具电极的加工之前,还包括:设置所述控制程序,控制所述块电极与所述待加工棒状电极的相对运动。

6.根据权利要求5所述的微细工具电极的制备方法,其特征在于,所述控制程序包括:按照预设的所述初始加工间隙调整所述块电极与所述待加工棒状电极的距离;

控制所述待加工棒状电极同时做沿竖直方向的上下往复运动和以所述电主轴的中轴线为轴心的旋转运动;

控制所述块电极做沿垂直于所述电主轴的中轴线的直线方向的进给运动。

7.根据权利要求6所述的微细工具电极的制备方法,其特征在于,所述上下往复运动的速度曲线为梯形曲线,实现加工不同形状的工具电极。

8.根据权利要求5所述的微细工具电极的制备方法,其特征在于,所述控制程序包括:按照预设的所述初始加工间隙调整所述块电极与所述待加工棒状电极的距离;

控制所述待加工棒状电极做沿竖直方向上的所述上下往复运动;

控制所述块电极做沿垂直于所述电主轴的中轴线的直线方向的进给运动。

9.根据权利要求5所述的微细工具电极的制备方法,其特征在于,所述控制程序包括:按照预设的所述初始加工间隙调整所述块电极与所述待加工棒状电极的距离;

控制所述待加工棒状电极同时做沿竖直方向的所述上下往复运动和以所述电主轴的中轴线为轴心的旋转运动,所述上下往复运动的速度曲线为正弦曲线;

控制所述块电极做沿垂直于所述电主轴的中轴线的直线方向的进给运动。
