专利号: 2018114318573
申请人: 大连英蕴科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-11-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

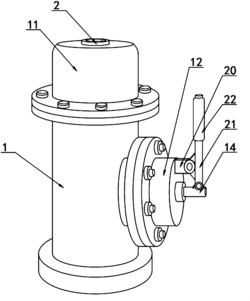

1.一种船舶用透气阀,包括阀体(1),其特征在于:所述阀体(1)内部设置有通气管(2),所述通气管(2)底部两侧均设置有气口(3),所述通气管(2)表面设置有活塞(4),所述活塞(4)顶部设置有连接杆(5),所述连接杆(5)顶部设置有活动环(6),所述活塞(4)顶部和活动环(6)底部均设置有弹簧(7),所述活塞(4)底部设置有密封套筒(8),所述密封套筒(8)底部两侧均设置有第一通口(9),所述密封套筒(8)顶部两侧均设置有第二通口(10),所述阀体(1)顶部设置有第一阀盖(11)。

2.根据权利要求1所述的一种船舶用透气阀,其特征在于:所述阀体(1)一侧设置有紧急气道(12),所述紧急气道(12)一端设置有第二阀盖(13),所述第二阀盖(13)中部设置有推杆(14),所述推杆(14)内端设置有密封盘(15),所述密封盘(15)表面一侧设置有密封垫(16),所述密封垫(16)表面设置有固定螺孔(17),所述第二阀盖(13)表面设置有通口(18),所述通孔(18)内部设置有锁紧螺栓(19)。

3.根据权利要求2所述的一种船舶用透气阀,其特征在于:所述第二阀盖(13)顶部设置有固定架(20),所述固定架(20)一端设置有操作杆(21),所述操作杆(21)顶部表面设置有防滑套圈(22)。

4.根据权利要求1所述的一种船舶用透气阀,其特征在于:所述通气管(2)和连接杆(5)均贯穿阀体(1)顶部,所述活塞(4)与阀体(1)活动连接,所述活塞(4)、活动环(6)、密封套筒(8)和第一阀盖(11)均与通气管(2)套接,所述弹簧(7)与连接杆(5)套接,所述第一通口(9)和第二通口(10)均与气口(3)相匹配。

5.根据权利要求2所述的一种船舶用透气阀,其特征在于:所述推杆(14)与第二阀盖(13)活动连接,所述固定螺孔(17)与密封盘(15)固定连接,所述固定螺孔(17)与通口(18)相匹配,所述锁紧螺栓(19)与固定螺孔(17)螺纹连接。

6.根据权利要求3所述的一种船舶用透气阀,其特征在于:所述操作杆(21)与固定架(20)活动连接,所述操作杆(21)与推杆(14)外端铰接。

7.一种船舶用透气阀的气压平衡方法,其特征在于:包括如权利要求1所述的船舶用透气阀,还包括以下步骤:S1:舱内气压过高时,高气压推动活塞(4)上升;

S2:压缩活塞(4)顶部的弹簧(7),活塞(4)底部的活动套筒(8)跟随活塞(4)上升;

S3:活动套筒(8)底部的第一通口(9)与气口(3)连通,将舱内高压释放,减轻舱内压力;

S4:压缩后的弹簧(7)使活塞(4)复位,密封套筒(8)跟随复位,对气口(3)进行封闭;

S5:当压力过低时,外界气压推动活塞(4)下降,推动密封套筒(8)下降;

S6:活塞(4)顶部的连接杆(5)拉动活动环(6)下降,压缩活动环(6)底部的弹簧(7);

S7:密封套筒(8)顶部的第二通口(10)与气口(3)连通,空气充入舱内,平衡内部压力;

S8:压缩后的弹簧(7)使活塞(4)复位,密封套筒(8)跟随复位,对气口(3)进行封闭,实现气压的平衡。
