专利号: 2018114281719
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

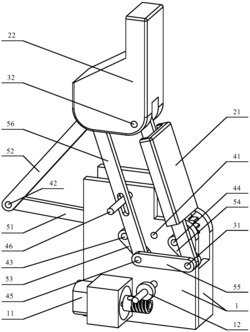

1.一种滑槽并联连杆直线平夹自适应机器人手指装置,包括基座、驱动器、传动机构、第一指段、第二指段、近关节轴和远关节轴;所述驱动器与基座固接;所述驱动器的输出端与传动机构的输入端相连;所述第一指段套接在近关节轴上;所述远关节轴套设在第一指段中;所述第二指段套接在远关节轴上;所述近关节轴的中心线与远关节轴的中心线相互平行;其特征在于:该滑槽并联连杆直线平夹自适应机器人手指装置还包括第一连杆、第二连杆、第三连杆、第四连杆、第五连杆、第六连杆、第七连杆、第一轴、第二轴、第三轴、第四轴、第五轴、第六轴、第七轴、第八轴、簧件和限位块;所述第一轴套设在基座中;所述第一连杆的一端套接在第一轴上,且与传动机构的输出端相连,第一连杆的另一端套接在第二轴上;所述第二连杆的一端套接在第二轴上,第二连杆的另一端套接在第八轴上;所述第八轴套设在第二指段中;所述第三轴套设在基座中;所述第三连杆的一端套接在第三轴上,第三连杆的另一端套接在第五轴上;所述第四轴套设在基座中;所述第四连杆的一端套接在第四轴上,第四连杆的另一端套接在近关节轴上;所述第五连杆的一端套接在第五轴上,第五连杆的另一端套接在近关节轴上;所述第六连杆的一端套接在第五轴上,第六连杆的另一端套接在第七轴上;所述第六连杆上设置有滑槽,所述滑槽为直线滑槽;所述第六轴套设在基座中;所述第六轴滑动镶嵌在第六连杆滑槽中;所述第七连杆的一端套接在第七轴上,第七连杆的另一端套接在远关节轴上;所述簧件的两端分别连接第七连杆和第二指段;所述限位块与第二指段固接,限位块初始状态时与第七连杆接触;设近关节轴、远关节轴、第三轴、第四轴、第五轴、第六轴、第七轴的中心点分别为A、B、C、D、E、F、G,点E、F、G共线,线段AB和线段EG长度相等,线段AE和线段BG长度相等,线段CD和线段AE长度相等,线段AD和线段CE长度相等,线段CF的长度为线段CE长度的1.5倍,线段AB的长度为线段AD长度的6倍;点A、B、G、E构成平行四边形;所述第六轴在滑槽中的滑动方向与线段EF重合;所述近关节轴、远关节轴、第一轴、第二轴、第三轴、第四轴、第五轴、第六轴、第七轴和第八轴的中心线相互平行。

2.如权利要求1所述的滑槽并联连杆直线平夹自适应机器人手指装置,其特征在于:所述驱动器采用电机、气缸、液压缸或内燃机。

3.如权利要求1所述的滑槽并联连杆直线平夹自适应机器人手指装置,其特征在于:所述传动机构采用齿轮传动机构、带轮传动机构、蜗轮蜗杆传动机构、链轮传动机构和绳轮传动机构中的一种或几种的组合。

4.如权利要求1所述的滑槽并联连杆直线平夹自适应机器人手指装置,其特征在于:所述簧件可采用拉簧、压簧或扭簧。
