专利号: 2018113861346
申请人: 华北科技学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

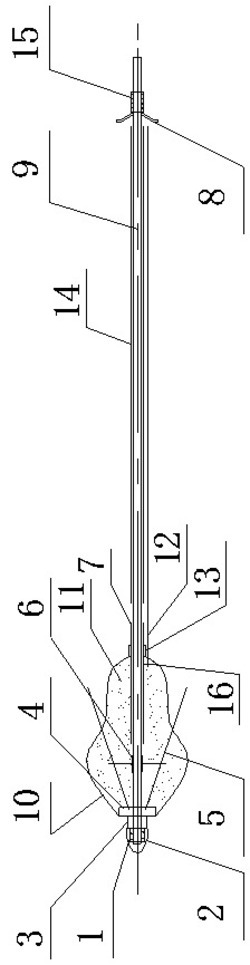

1.一种钢筋混凝土对穿锚索,其特征在于所述对穿锚索包括锚索前固定端和主体锚索两部分,其中:所述锚索前固定端由前锁具、引导头、前锁紧环、卡环、短钢筋、推进器、短推进杆、囊袋、注浆管、注浆管卡持器、后锁紧环组成;

所述主体锚索由锚索、后锁具、托盘、长推进杆组成;

所述短推进杆和长推进杆套装在锚索的外部,且短推进杆位于锚索的前部,长推进杆位于锚索的后部;

所述锚索的前端依次设置有引导头、前锁具、前锁紧环、卡环、推进器和短推进杆;

所述卡环靠近锚索侧沿径向设置有多个钻孔;

所述短钢筋的一端位于钻孔内,另一端穿过推进器紧贴短推进杆;

所述短推进杆的外部靠近长推进杆侧设置有后锁紧环和注浆管;

所述囊袋的前端通过前锁紧环锁在锚索上,另一端通过后锁紧环锁在短推进杆上;

所述注浆管卡持器固定在短推进杆靠近后锁紧环位置且位于囊袋内部;

所述注浆管的一端固定在注浆管卡持器上;

所述锚索的后端设有托盘和后锁具;

所述托盘设置在后锁具的前端。

2.根据权利要求1所述的钢筋混凝土对穿锚索,其特征在于所述卡环为圆柱体。

3.根据权利要求1所述的钢筋混凝土对穿锚索,其特征在于所述钻孔的直径大于短钢筋的直径。

4.根据权利要求1所述的钢筋混凝土对穿锚索,其特征在于所述推进器由前座、后座和卡槽三部分组成,其中:所述前座沿径向设置有缺口,后座沿径向设置有与缺口相对应的预留槽,卡槽上部设置有内环,前座靠近卡环侧和后座靠近短推进杆侧均预留有预留管,短钢筋置于卡槽内环内,卡槽中部置于前座缺口处,卡槽底部置于后座预留槽中,后座预留管部分深入短推进杆中。

5.根据权利要求4所述的钢筋混凝土对穿锚索,其特征在于所述预留管的内径大于锚索。

6.根据权利要求4所述的钢筋混凝土对穿锚索,其特征在于所述前座和后座的内环直径大于锚索的直径。

7.根据权利要求4所述的钢筋混凝土对穿锚索,其特征在于所述卡槽的内孔尺寸大于短钢筋的直径。

8.一种权利要求1-7任一权利要求所述的钢筋混凝土对穿锚索的施工方法,其特征在于所述方法包括如下步骤:(1)钻孔;

(2)安装锚索,将锚索的前端头全部伸入到采空区内;

(3)利用液压推进装置施加水平力,短推进杆和长推进杆将水平力传递到推进器上,推进器将短钢筋抬起到合适的角度;

(4)水平拉锚索,将短钢筋深入煤体后,通过注浆管向囊袋内注入水泥与短钢筋形成锚固体;

(5)对锚索施加预应力,安装托盘和后锁具,将锚索锁住。

9.根据权利要求8所述的钢筋混凝土对穿锚索的施工方法,其特征在于所述钻孔的封堵方法如下:对于高瓦斯采面,使用树脂发泡剂快速密封钻孔;对于低瓦斯采面,采用炮泥或橡胶封孔塞封孔。
