专利号: 2018113364767
申请人: 江苏中展车辆配件有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-06-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

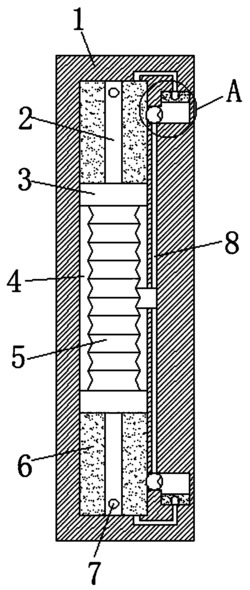

1.一种刹车盘降温装置,包括刹车盘本体(1),其特征在于,所述刹车盘本体(1)内设有空腔(4),所述空腔(4)相对的内壁均固定有装置管(2),所述装置管(2)上滑动密封有活塞(3),两个所述活塞(3)之间连接有折叠气囊(5),两个所述装置管(2)的末端延伸至折叠气囊(5)内,所述空腔(4)位于两个活塞(3)向背的空间内装满蒸发液(6),所述装置管(2)位于折叠气囊(5)内以及蒸发液(6)内的两端分别设有进液口(10)与出液口(7),所述刹车盘本体(1)内环绕设有多个吸热腔(14),所述吸热腔(14)的外侧内壁贯穿设有环形出液管(12),所述环形出液管(12)位于吸热腔(14)内的两侧均设有出液孔(13),所述环形出液管(12)与空腔(4)通过第一连接管(11)连通,所述吸热腔(14)的内侧内壁贯穿设有环形排气管(16),所述环形排气管(16)位于吸热腔(14)内的侧壁设有排气孔(15),所述环形排气管(16)与折叠气囊(5)通过第二连接管(8)连通,所述吸热腔(14)内预留有少部分蒸发液(6)。

2.根据权利要求1所述的一种刹车盘降温装置,其特征在于,两个所述装置管(2)的末端共同固定连接有连接块(9),所述连接块(9)与折叠气囊(5)的中间内壁连接。

3.根据权利要求1所述的一种刹车盘降温装置,其特征在于,位于吸热腔(14)内的所述蒸发液(6)在自然状态下不应没过排气孔(15)。

4.根据权利要求1所述的一种刹车盘降温装置,其特征在于,所述吸热腔(14)的内壁应尽可能接近刹车盘本体(1)的外表面。

5.根据权利要求1所述的一种刹车盘降温装置,其特征在于,所述第二连接管(8)与折叠气囊(5)连接处的口径远大于进液口(10)的口径。
