专利号: 2018112472073
申请人: 林骏伟
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

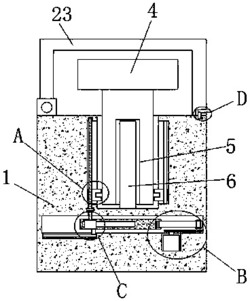

1.一种便携式智能加湿器,包括放置块(1),其特征在于,所述放置块(1)的顶部开设有放置槽(2),放置槽(2)内设有第一滑杆(3),第一滑杆(3)的顶部延伸至放置块(1)的上方并固定安装有加湿器本体(4),放置槽(2)的底部内壁上焊接有第一丝杆(6),所述第一滑杆(3)的底部开设有螺纹槽(5),第一丝杆(6)和螺纹槽(5)螺纹连接,放置槽(2)的两侧内壁上均开设有第一滑槽(7),两个第一滑槽(7)内滑动安装有同一个滑块(8),滑块(8)上开设有通孔(9),第一滑杆(3)转动安装于通孔(9)内,滑块(8)上开设有螺纹孔(10),放置块(1)上开设有滑动腔(11),滑动腔(11)位于放置槽(2)的下方,滑动腔(11)的底部内壁上开设有电机槽(12),电机槽(12)的底部内壁上固定安装有电机(13),电机(13)的输出轴延伸至滑动腔(11)内并焊接有凸轮(14),凸轮(14)的顶部焊接有固定块(15),固定块(15)上转动安装有连接杆(16),滑动腔(11)内滑动安装有第二滑杆(17),第二滑杆(17)靠近固定块(15)的一侧开设有转动槽(18),连接杆(16)的一端转动安装于转动槽(18)内,连接杆(16)的一端在转动槽(18)内转动带动第二滑杆(17)滑动,第二滑杆(17)滑动带动齿轮(22)转动,齿轮(22)转动带动第二丝杆(21)转动,第二丝杆(21)在螺纹孔(10)内转动带动滑块(8)滑动,滑块(8)滑动带动第一滑杆(3)上下移动,通过第一丝杆(6)和螺纹槽(5)的配合实现第一滑杆(3)上下移动的同时进行来回转动,所述第二滑杆(17)上焊接有齿条(19),两个第一滑槽(7)中的一个第一滑槽(7)的底部内壁上开设有第一转动孔(20),第一转动孔(20)位于螺纹孔(10)的下方,第一转动孔(20)和滑动腔(11)连通,第一转动孔(20)内转动安装有第二丝杆(21),第二丝杆(21)的顶部延伸至对应的第一滑槽(7)内并与螺纹孔(10)螺纹连接,第二丝杆(21)的底部延伸至滑动腔(11)内并焊接有齿轮(22),所述齿轮(22)和齿条(19)啮合。

2.根据权利要求1所述的一种便携式智能加湿器,其特征在于,所述放置块(1)的顶部一侧转动安装有保护罩(23),保护罩(23)的一侧开设有第一滑孔(24),第一滑孔(24)内滑动安装有推杆(25),保护罩(23)的底部开设有第二滑槽(26),第二滑槽(26)和第一滑孔(24)连通,推杆(25)的一侧延伸至第二滑槽(26)内并焊接有卡杆(27),放置块(1)的顶部开设有第三滑槽(28),第三滑槽(28)的一侧内壁上开设有卡槽(30),卡杆(27)的一侧底部焊接有三角卡块(29),三角卡块(29)位于推杆(25)的下方,三角卡块(29)和卡槽(30)相卡装。

3.根据权利要求2所述的一种便携式智能加湿器,其特征在于,所述第一滑孔(24)的顶部和底部内壁上均开设有第一限位槽(31),推杆(25)的顶部和底部均焊接有第一限位块(32),第一限位块(32)上开设有第二滑孔,第二滑孔内滑动安装有第一固定杆,第一固定杆的两侧分别焊接于对应的第一限位槽(31)的两侧内壁上。

4.根据权利要求3所述的一种便携式智能加湿器,其特征在于,所述第一限位块(32)靠近第二滑槽(26)的一侧焊接有弹簧(33)的一端,弹簧(33)的另一端焊接于对应的第一限位槽(31)的内壁,弹簧(33)套设于对应的第一固定杆上。

5.根据权利要求1所述的一种便携式智能加湿器,其特征在于,所述第一滑杆(3)上固定套设有第一环形块,通孔(9)的内壁上开设有第一环形槽,第一环形槽和第一环形块相适配。

6.根据权利要求1所述的一种便携式智能加湿器,其特征在于,所述连接杆(16)上开设有第二转动孔,第二转动孔内转动安装有转轴,转轴的顶部和底部分别焊接于转动槽(18)的顶部内壁和底部内壁上。

7.根据权利要求1所述的一种便携式智能加湿器,其特征在于,所述第二滑杆(17)的底部焊接有第二限位块,滑动腔(11)的底部内壁上开设有第二限位槽,第二限位块滑动安装于第二限位槽内。

8.根据权利要求7所述的一种便携式智能加湿器,其特征在于,所述第二限位块上开设第三滑孔,第三滑孔内滑动安装有第二固定杆,第二固定杆的两侧分别焊接于第二限位槽的两侧内壁上。

9.根据权利要求1所述的一种便携式智能加湿器,其特征在于,所述第二丝杆(21)上固定套设有第二环形块,第一转动孔(20)的内壁上开设有第二环形槽,第二环形块和第二环形槽相适配。

10.根据权利要求1所述的一种便携式智能加湿器,其特征在于,所述滑块(8)上开设有第四滑孔,第四滑孔内滑动安装有第三固定杆,第三固定杆的顶部和底部分别焊接于对应的第一滑槽(7)的顶部内壁和底部内壁上。
