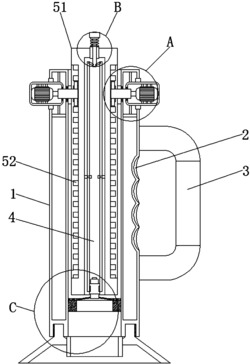

1.一种瞬间改变气压的地漏下水道疏通设备，包括支撑柱(1)，所述支撑柱(1)一侧面的中部开设有指痕槽(2)，支撑柱(1)一侧面的中部固定连接有把手(3)，其特征在于：所述支撑柱(1)的中部开设有连通其顶部和底部的通孔(4)，通孔(4)的内腔设置有气压改变机构(5)，支撑柱(1)底部的四侧开设有环形螺纹槽(6)，支撑柱(1)的底部设置有密封连接机构(7)。

2.根据权利要求1所述的一种瞬间改变气压的地漏下水道疏通设备，其特征在于：所述气压改变机构(5)包括移动柱(51)，移动柱(51)两侧的正中对称开设有齿槽(52)，移动柱(51)两侧的正面和背面对称开设有滑槽(53)，移动柱(51)两侧的顶部对称设置有驱动机构(54)，移动柱(51)底部的正中开设有移动槽(55)，移动槽(55)内腔的底部设置有支撑杆(56)，支撑杆(56)底部的正中固定连接有磁盘(57)，磁盘(57)的底部吸附有连接帽(58)，连接帽(58)两侧的正中对称开设有卡槽(59)，连接帽(58)底部的正中固定连接有连接块(521)，连接块(521)四侧的底部密封连接有弹性膜(510)，弹性膜(510)四侧的顶部设置有环形固定圈(511)，弹性膜(510)四侧的底部设置有环形支撑圈(512)，卡槽(59)的内部设置有卡块(513)，卡块(513)远离卡槽(59)内壁的一侧面固定连接有传动杆(514)，传动杆(514)的顶部转动连接有连杆(515)，两侧连杆(515)之间设置有传动柱(516)，传动柱(516)的顶部固定连接有卡帽(517)，传动柱(516)的顶部套接有复位弹簧(518)，移动柱(51)顶部的正中开设有第一开口，第一卡口处固定连接有限位垫圈(519)，滑槽(53)的内部设置有滑块(520)。

3.根据权利要求2所述的一种瞬间改变气压的地漏下水道疏通设备，其特征在于：所述驱动机构(54)包括承压箱(541)，两侧承压箱(541)相对一侧面的正中开设有第二开口，第二开口处固定连接有第一轴承(542)，承压箱(541)内壁顶部和底部的中部对称固定连接有支撑架(543)，承压箱(541)内壁另一侧面的正中固定连接有电动机(544)，电动机(544)远离承压箱(541)内壁的一端延伸有输出轴，电动机(544)输出轴的末端固定连接有转动轴(545)，转动轴(545)远离电动机(544)的一端固定连接有齿轮(546)。

4.根据权利要求3所述的一种瞬间改变气压的地漏下水道疏通设备，其特征在于：所述密封连接机构(7)包括密封盘(71)，密封盘(71)顶部的正中开设有第一凹槽(72)，密封盘(71)底部的正中开设有第二凹槽(73)，密封盘(71)四侧的顶部固定连接有外攻螺纹圈，第二凹槽(73)内壁顶部的正中固定连接有传输管(74)。

5.根据权利要求4所述的一种瞬间改变气压的地漏下水道疏通设备，其特征在于：所述移动柱(51)设置在通孔(4)的内部，支撑杆(56)的两端分别固定连接在移动槽(55)内壁正面和背面的底部，连接块(521)由移动槽(55)延伸至移动柱(51)的外部，环形固定圈(511)贴合通孔(4)内壁的四侧并与通孔(4)的内壁固定连接，环形支撑圈(512)贴合通孔(4)内壁的四侧并与通孔(4)的内壁固定连接，环形固定圈(511)与环形支撑圈(512)固定连接。

6.根据权利要求5所述的一种瞬间改变气压的地漏下水道疏通设备，其特征在于：所述传动柱(516)的中部通过固定杆转动连接在通孔(4)内壁的中部，卡块(513)与卡槽(59)相契合，传动杆(514)转动连接在传动柱(516)侧面的底部，传动柱(516)的顶部贯穿限位垫圈(519)并延伸至移动柱(51)的外部，传动柱(516)与限位垫圈(519)相贴合，复位弹簧(518)的一端固定连接在卡帽(517)的底部，复位弹簧(518)的另一端固定连接在限位垫圈(519)的顶部，滑块(520)与滑槽(53)的内壁相贴合，滑块(520)远离滑槽(53)内壁的一端固定连接在通孔(4)内壁的顶部。

7.根据权利要求6所述的一种瞬间改变气压的地漏下水道疏通设备，其特征在于：所述承压箱(541)设置在传动柱(516)侧面的顶部，承压箱(541)贯穿传动柱(516)的侧面并延伸至传动柱(516)的内部，两侧支撑架(543)分别贴合电动机(544)的顶部和底部，转动轴(545)的一端贯穿传动柱(516)的内壁并延伸至通孔(4)的内部，转动轴(545)延伸至齿槽(52)的内部，齿轮(546)与齿槽(52)内的轮齿相啮合。

8.根据权利要求7所述的一种瞬间改变气压的地漏下水道疏通设备，其特征在于：所述密封盘(71)顶部的四侧延伸至环形螺纹槽(6)的内部并与环形螺纹槽(6)的内壁螺纹连接，传输管(74)的顶部贯穿第二凹槽(73)内壁的顶部并延伸至第一凹槽(72)的内部，传输管(74)的顶部贴合移动柱(51)的底部。
