专利号: 2018109419606
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

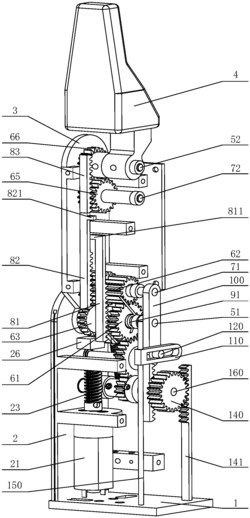

1.一种整体升降空程传动直线平夹自适应机器人手指装置,包括基座、第一指段、第二指段、近关节轴、远关节轴、电机、传动机构、第一齿轮、第二齿轮、第三齿轮、第四齿轮、第五齿轮、第六齿轮、第一中间轴、第二中间轴、第一齿条、第二齿条、第三齿条、第一拨块、第二拨块、第一簧件、第二簧件、第一凸块和第二凸块;所述近关节轴活动套设在基座中;所述第一指段活动套接在近关节轴上,所述远关节轴套设在第一指段中,所述第二指段套接在远关节轴上;所述电机设置在基座中;所述电机的输出轴与传动机构的输入端相连;所述传动机构的输出端与第一齿轮相连;所述第一齿轮活动套接在近关节轴上;所述第一齿轮与第二齿轮啮合;所述第二齿轮套接在第一中间轴上;所述第一中间轴、第二中间轴均套设在第一指段中;所述第一中间轴、第二中间轴、近关节轴与远关节轴的中心线平行;所述第三齿轮活动套接在近关节轴上,所述第三齿轮与第四齿轮啮合,所述第四齿轮套接在第一中间轴上;所述第五齿轮套接在第二中间轴上,所述第六齿轮套接在远关节轴上,所述第五齿轮与第六齿轮啮合,所述第六齿轮与第二指段固接;所述第一齿条、第二齿条分别滑动镶嵌在第一指段中;第一齿条、第二齿条在第一指段中的滑动方向相同,该滑动方向与近关节轴的中心线垂直;所述第一齿条与第二齿轮啮合,所述第二齿条与第四齿轮啮合,所述第三齿条与第五齿轮啮合;所述第二齿条与第三齿条固接;设所述第一齿条与第二齿轮的啮合点为A点,所述第二齿条与第四齿轮的啮合点为B点,第三齿条与第五齿轮的啮合点为C点,第一中间轴的中心点为M点,第二中间轴的中心点为N点,线段MB、BC、CN、NM构成平行四边形;设第一中间轴的中心线与第二中间轴的中心线构成平面U,A点、B点位于平面U的同一侧;设从所述第三齿轮到第四齿轮的传动比为i,所述第五齿轮到第六齿轮的传动比为j,i与j的乘积为1;所述第一凸块与基座固接,所述第二凸块与第三齿轮固接;所述第一凸块与第二凸块接触或离开一段距离;所述第一拨块与第一齿条固接,所述第二拨块与第二齿条固接;所述第一拨块与第二拨块接触或离开一段距离;所述第一簧件的两端分别连接第一齿轮和第一指段,所述第二簧件的两端分别连接基座和第三齿轮,第二簧件使第二凸块靠向第一凸块;

其特征在于:该整体升降空程传动直线平夹自适应机器人手指装置还包括底座、摆杆、滚轮、滑杆、滑槽件、第四齿条、第五齿条、第七齿轮、第八齿轮和齿轮轴;所述基座滑动镶嵌在底座上;所述滑杆固接在底座上;所述滑槽件滑动套接在滑杆上,滑杆的中心线与近关节轴的中心线垂直;所述滑槽件上具有固定的滑槽;所述摆杆活动套接在近关节轴上,摆杆与第一指段固接;所述滚轮套设在摆杆的下端,滚轮滑动镶嵌在滑槽件中,滚轮在滑槽中的滑动方向与滑杆的中心线垂直;所述滑槽件与第四齿条固接,所述第四齿条与第七齿轮啮合;所述第七齿轮、第八齿轮均套设在齿轮轴上;所述齿轮轴套设在基座中;所述齿轮轴与近关节轴的中心线平行;所述第七齿轮和第八齿轮固接;所述第四齿条的分度线、第五齿条的分度线与滑杆的中心线平行;所述第八齿轮与第五齿条啮合;所述第五齿条固接在底座上;设近关节轴、远关节轴、滚轮的中心点分别为Q、K、S,线段QK与线段QS平行,线段QK的长度为m,线段QS的长度为n,n与m的比值为k;第七齿轮与第八齿轮的齿数之比为k;设近关节轴的中心线与齿轮轴的中心线构成的平面为H,第四齿条和第五齿条分别位于平面H的两侧。

2.如权利要求1所述的整体升降空程传动直线平夹自适应机器人手指装置,其特征在于:所述传动机构包括减速器、蜗杆、蜗轮、第一过渡轴、第一过渡齿轮、第二过渡齿轮和第二过渡轴;所述电机的输出轴与减速器的输入轴相连;所述蜗杆套固在减速器的输出轴上,所述蜗杆与蜗轮啮合,所述蜗轮套固在第一过渡轴上,所述第一过渡轴套设在基座中,所述第一过渡齿轮套固在第一过渡轴上,所述第一过渡齿轮与第二过渡齿轮啮合;所述第二过渡齿轮套接在第二过渡轴上;所述第二过渡轴套设在基座中;所述第二过渡齿轮与第一齿轮啮合。

3.如权利要求1所述的整体升降空程传动直线平夹自适应机器人手指装置,其特征在于:所述第一簧件采用拉簧、压簧或扭簧;所述第二簧件采用拉簧或压簧。
