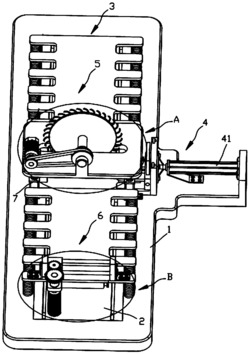

1.一种玻璃边框切割装置，包括机架(1)、输送带(2)、压紧机构(3)、支撑机构(4)、切割机构(5)、磨边机构(6)和液压缸Ⅰ(7)，两根所述输送带(2)安装在机架(1)内，所述切割机构(5)通过四个所述液压缸Ⅰ(7)活动安装在机架(1)上，其特征在于：两个所述压紧机构(3)分别安装在机架(1)上并分别位于两根所述输送带(2)的正上方且与输送带(2)之间有间隙，所述支撑机构(4)包括液压缸Ⅱ(41)、支撑板(42)、上顶架(43)、下顶架(44)和紧固螺栓(45)，所述支撑板(42)通过液压缸Ⅱ(41)活动安装在机架(1)上，所述上顶架(43)活动安装在支撑板(42)上，上顶架(43)的两侧分别设有一紧固螺栓(45)，所述下顶架(44)活动安装在上顶架(43)内，下顶架(44)上设有一对紧固螺栓(45)；以及所述磨边机构(6)安装在压紧机构(3)上。

2.根据权利要求1所述的一种玻璃边框切割装置，其特征在于：所述压紧机构(3)包括压紧板(31)、复位弹簧(32)和橡胶辊(33)，所述压紧板(31)通过若干所述复位弹簧(32)活动安装在机架(1)上，其中复位弹簧(32)的两端分别与压紧板(31)以及机架(1)固定连接，若干所述橡胶辊(33)的两端分别通过轴承安装在压紧板(31)上。

3.根据权利要求1或2所述的一种玻璃边框切割装置，其特征在于：所述磨边机构(6)包括气动导轨(61)、气动滑块(62)、小齿轮(63)、大齿轮(64)、柱形砂轮(65)和电机Ⅰ(66)，所述气动导轨(61)固定安装在压紧板(31)上，所述气动滑块(62)活动安装在气动导轨(61)上，所述柱形砂轮(65)通过轴承安装在气动滑块(62)上，柱形砂轮(65)通过小齿轮(63)和大齿轮(64)与电机Ⅰ(66)动力连接。

4.根据权利要求1所述的一种玻璃边框切割装置，其特征在于：所述上顶架(43)上安装的紧固螺栓(45)与上顶架(43)之间形成螺纹连接并与下顶架(44)接触，所述下顶架(44)上安装的紧固螺栓(45)与下顶架(44)之间形成螺纹连接并与支撑板(42)接触。

5.根据权利要求3所述的一种玻璃边框切割装置，其特征在于：所述大齿轮(64)固套在柱形砂轮(65)上，所述电机Ⅰ(66)通过螺栓安装在气动滑块(62)上，其动力输出端固套一小齿轮(63)，其中小齿轮(63)与大齿轮(64)啮合形成齿轮传动。

6.根据权利要求1所述的一种玻璃边框切割装置，其特征在于：所述切割机构(5)包括刀架(51)、切割刀(52)、支撑轴(53)、大带轮(54)、皮带(55)、小带轮(56)和电机Ⅱ(57)，所述刀架(51)通过四个所述液压缸Ⅰ(7)活动安装在机架(1)上，所述支撑轴(53)通过轴承安装在刀架(51)上，所述切割刀(52)固套在支撑轴(53)上，支撑轴(53)通过大带轮(54)、皮带(55)以及小带轮(56)与电机Ⅱ(57)动力连接。

7.根据权利要求6所述的一种玻璃边框切割装置，其特征在于：所述大带轮(54)固套在支撑轴(53)上，所述电机Ⅱ(57)通过螺栓固定安装在刀架(51)上，其动力输出端固套一小带轮(56)，所述皮带(55)套设在大带轮(54)以及小带轮(56)上形成带传动。
