专利号: 2018107411012
申请人: 浙江浦江点点新材料科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-09-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

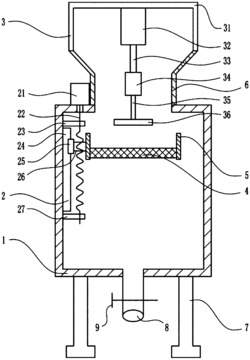

1.一种用于碳酸稀土的筛分破碎装置,包括有筒体(1)、升降装置(2)、粉碎装置(3)、筛网(4)、圈板(5)、加料斗(6)、支腿(7)、出料管(8)和阀门(9);在筒体(1)上设置有升降装置(2),在筒体(1)的上方设置有粉碎装置(3),在筒体(1)内设置有筛网(4)和圈板(5),筛网(4)与圈板(5)的内侧壁通过螺栓连接,筒体(1)的顶部焊接有加料斗(6),加料斗(6)与筒体(1)相连通,加料斗(6)的顶部与粉碎装置(3)相连接,筒体(1)的底部焊接有若干个支腿(7),出料管(8)的上端与筒体(1)底部的中部通过焊接的方式连接,在出料管(8)上设置有阀门(9),出料管(8)和阀门(9)位于支腿(7)之间;其特征在于,升降装置(2)包括有旋转电机(21)、丝杆(22)、轴承座Ⅰ(23)、滑轨(24)、滑块(25)、螺母(26)和轴承座Ⅱ(27);旋转电机(21)设置在加料斗(6)的左侧,旋转电机(21)与筒体(1)的顶部通过螺栓连接,筒体(1)顶部的左部开有孔,旋转电机(21)的输出轴通过筒体(1)顶部的左部的孔向下延伸至筒体(1)内,旋转电机(21)输出轴的下端与丝杆(22)的上端通过焊接的方式连接,丝杆(22)位于筒体(1)的内部,丝杆(22)的上端与轴承座Ⅰ(23)内的轴承通过过盈连接的方式连接,轴承座Ⅰ(23)与筒体(1)的左内侧壁通过螺栓连接,在轴承座Ⅰ(23)的下方设置有滑轨(24),滑轨(24)与筒体(1)的左内侧壁通过焊接的方式连接,在滑轨(24)的右侧设置有滑块(25),滑块(25)与滑轨(24)设置为滑动连接,滑块(25)的右侧壁与螺母(26)的左侧壁通过焊接的方式连接,螺母(26)设置在丝杆(22)上,螺母(26)与丝杆(22)相配合,螺母(26)的右侧壁与圈板(5)的左侧壁通过焊接的方式连接,轴承座Ⅱ(27)内的轴承与丝杆(22)的下端通过过盈连接的方式连接,轴承座Ⅱ(27)设置在滑轨(24)的下方,轴承座Ⅱ(27)与筒体(1)的左内侧壁通过螺栓连接;

还包括有支架Ⅰ(41)、左右气缸Ⅰ(42)、左右伸缩杆Ⅰ(43)、齿板Ⅰ(44)、支架Ⅱ(45)、左右气缸Ⅱ(46)、左右伸缩杆Ⅱ(47)和齿板Ⅱ(48);支架Ⅰ(41)设置在筒体(1)的左侧,支架Ⅰ(41)的上端与左右气缸Ⅰ(42)的底部通过螺栓连接,左右气缸Ⅰ(42)与左右伸缩杆Ⅰ(43)的左端相连接,在筒体(1)左侧壁的下部开有孔,左右伸缩杆Ⅰ(43)通过筒体(1)左侧壁下部的孔伸入到筒体(1)内,左右伸缩杆Ⅰ(43)的右端与齿板Ⅰ(44)的左侧壁通过焊接的方式连接,齿板Ⅰ(44)设置在筒体(1)内,齿板Ⅰ(44)与筒体(1)设为活动连接,齿板Ⅰ(44)位于轴承座Ⅱ(27)的下方,支架Ⅱ(45)设置在筒体(1)的右侧,支架Ⅱ(45)的上端与左右气缸Ⅱ(46)的底部通过螺栓连接,左右气缸Ⅱ(46)与左右伸缩杆Ⅱ(47)的右端相连接,在筒体(1)右侧壁的下部开有孔,左右伸缩杆Ⅱ(47)通过筒体(1)右侧壁下部的孔伸入到筒体(1)内,左右伸缩杆Ⅱ(47)的左端与齿板Ⅱ(48)的右侧壁通过焊接的方式连接,齿板Ⅱ(48)设置在筒体(1)内,齿板Ⅱ(48)与筒体(1)设为活动连接,齿板Ⅱ(48)与齿板Ⅰ(44)为对称式设置,齿板Ⅱ(48)与齿板Ⅰ(44)设置为活动连接;

还包括有三角导料板(51)、固定板(52)和L形活动板(54),在筒体(1)内左右对称式设置有三角导料板(51),三角导料板(51)与筒体(1)的侧壁通过焊接的方式连接,三角导料板(51)设置在轴承座Ⅱ(27)的下方,在筒体(1)内左右对称式设置有固定板(52),固定板(52)与筒体(1)的侧壁通过焊接的方式连接,固定板(52)的顶部与三角导料板(51)的底部通过焊接的方式连接,在固定板(52)的侧壁上水平开有凹槽Ⅰ(53),在齿板Ⅰ(44)的顶部竖直开有凹槽Ⅱ(55),在齿板Ⅱ(48)的顶部竖直开有凹槽Ⅲ(56),在筒体(1)内左右对称式设置有L形活动板(54),L形活动板(54)的上部滑动式设置在固定板(52)的凹槽Ⅰ(53)内,筒体(1)内左部的L形活动板(54)的下部设置在齿板Ⅰ(44)的凹槽Ⅱ(55)内,筒体(1)内右部的L形活动板(54)的下部设置在齿板Ⅱ(48)的凹槽Ⅲ(56)内。
