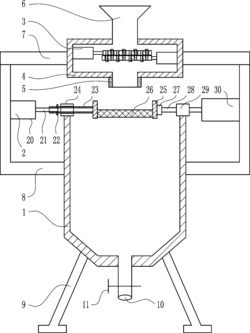

1.一种用于碳酸稀土的高效筛分破碎装置,其特征在于,包括有筒体(1)、筛料装置
(2)、破碎装置(3)、破碎仓(4)、出料管(5)、加料斗(6)、连接板(7)、L形固定板(8)、支腿(9)、排料管(10)和阀门(11);筒体(1)的顶部为敞口式设置,在筒体(1)的上方设置有筛料装置(2),在筛料装置(2)的上方设置有破碎装置(3),破碎装置(3)设置在破碎仓(4)内,破碎仓(4)的底部焊接有出料管(5),出料管(5)与破碎仓(4)相连通,破碎仓(4)的顶部焊接有加料斗(6),加料斗(6)与破碎仓(4)相连通,在破碎仓(4)的左右两侧对称式设置有连接板(7),连接板(7)与破碎仓(4)的侧壁通过焊接的方式连接,在筒体(1)的左右两侧对称式设置有L形固定板(8),L形固定板(8)的下端与筒体(1)的侧壁通过焊接的方式连接,L形固定板(8)的上端与连接板(7)的底部通过焊接的方式连接,在筒体(1)的左右两侧对称式设置有支腿(9),支腿(9)的上端与筒体(1)的外斜壁通过焊接的方式连接,在筒体(1)的正下方设置有排料管(10),排料管(10)的上端与筒体(1)的底部通过焊接的方式连接,在排料管(10)上设置有阀门(11)。
2.根据权利要求1所述的一种用于碳酸稀土的高效筛分破碎装置,其特征在于,筛料装
置(2)包括有翻转电机(20)、旋转轴(21)、小连接柱(22)、连接管(23)、导向套Ⅰ(24)、圈板(25)、筛网(26)、轴承座(27)、左右伸缩杆(28)、导向套Ⅱ(29)和左右气缸(30);翻转电机(20)的左侧壁与筒体(1)左侧的L形固定板(8)的右侧壁通过螺栓连接,翻转电机(20)与旋转轴(21)的左端相连接,旋转轴(21)通过连接管(23)的左管口向右延伸至连接管(23)内,旋转轴(21)与连接管(23)设置为滑动连接,在连接管(23)上开有上下贯穿的凹槽,在连接管(23)的凹槽内滑动式设置有小连接柱(22),小连接柱(22)对称式的设置在旋转轴(21)的上方和下方,小连接柱(22)与旋转轴(21)通过焊接的方式连接,在小连接柱(22)的右侧设置有导向套Ⅰ(24),导向套Ⅰ(24)的底部与筒体(1)左侧壁的顶部通过焊接的方式连接,导向套Ⅰ(24)套在连接管(23)上,连接管(23)与导向套Ⅰ(24)设置为滑动连接,连接管(23)的右端与圈板(25)的左侧壁通过焊接的方式连接,筛网(26)与圈板(25)的内侧壁通过螺栓连接,圈板(25)和筛网(26)均位于出料管(5)的下方,圈板(25)和筛网(26)均位于筒体(1)顶部的进料口处,轴承座(27)与圈板(25)的右侧壁通过螺栓连接,轴承座(27)内的轴承与左右伸缩杆(28)的左端通过过盈连接的方式连接,导向套Ⅱ(29)套在左右伸缩杆(28)上,左右伸缩杆(28)与导向套Ⅱ(29)设置为滑动连接,导向套Ⅱ(29)的底部与筒体(1)右侧壁的顶部通过焊接的方式连接,在导向套Ⅱ(29)的右侧设置有左右气缸(30),左右气缸(30)与左右伸缩杆(28)的右端相连接,左右气缸(30)的右侧壁与筒体(1)右侧的L形固定板(8)的左侧壁通过螺栓连接。
3.根据权利要求2所述的一种用于碳酸稀土的高效筛分破碎装置,其特征在于,破碎装
置(3)包括有左破碎气缸(31)、筛板Ⅰ(32)、小齿板Ⅰ(33)、右破碎气缸(34)、筛板Ⅱ(35)和小齿板Ⅱ(36);左破碎气缸(31)的左侧壁与破碎仓(4)左内侧壁的上部通过螺栓连接,左破碎气缸(31)伸缩杆的右端与筛板Ⅰ(32)的左端通过焊接的方式连接,在筛板Ⅰ(32)上均匀式开有若干个孔,在筛板Ⅰ(32)的孔内设置有小齿板Ⅰ(33),小齿板Ⅰ(33)的左侧壁与筛板Ⅰ(32)的孔的左内侧壁通过焊接的方式连接,小齿板Ⅰ(33)为向下延伸式设置,右破碎气缸(34)的右侧壁与破碎仓(4)右内侧壁的中部通过螺栓连接,右破碎气缸(34)伸缩杆的左端与筛板Ⅱ(35)的右端通过焊接的方式连接,在筛板Ⅱ(35)上均匀式开有若干个孔,筛板Ⅱ(35)的孔与筛板Ⅰ(32)的孔相对应,在筛板Ⅱ(35)的孔内设置有小齿板Ⅱ(36),小齿板Ⅱ(36)的右侧壁与筛板Ⅱ(35)的孔的右内侧壁通过焊接的方式连接,小齿板Ⅱ(36)为向上延伸式设置,筛板Ⅱ(35)设置在筛板Ⅰ(32)的下方,筛板Ⅱ(35)与筛板Ⅰ(32)设置为活动连接,筛板Ⅰ(32)位于加料斗(6)的下方,筛板Ⅱ(35)位于出料管(5)的上方,小齿板Ⅰ(33)通过筛板Ⅱ(35)的孔向下延伸至筛板Ⅱ(35)的下方,小齿板Ⅱ(36)通过筛板Ⅰ(32)的孔向上延伸至筛板Ⅰ(32)的上方,小齿板Ⅱ(36)与小齿板Ⅰ(33)设置为活动连接。
4.根据权利要求3所述的一种用于碳酸稀土的高效筛分破碎装置,其特征在于,还包括
有隔板(41)、旋转电机(42)、圆台(43)、T形连接轴Ⅰ(44)、齿辊Ⅰ(45)、T形连接轴Ⅱ(46)和齿辊Ⅱ(47);隔板(41)与筒体(1)内侧壁的下部通过焊接的方式连接,在隔板(41)上开有若干个孔,隔板(41)底部的中部与旋转电机(42)通过螺栓连接,旋转电机(42)的输出轴通过隔板(41)中部的孔向上延伸至隔板(41)的上方,旋转电机(42)输出轴的上端与圆台(43)的底部通过焊接的方式连接,在圆台(43)的右侧设置有T形连接轴Ⅰ(44),T形连接轴Ⅰ(44)的左端与圆台(43)通过焊接的方式连接,在T形连接轴Ⅰ(44)上设置有齿辊Ⅰ(45),齿辊Ⅰ(45)与T形连接轴Ⅰ(44)设置为转动连接,齿辊Ⅰ(45)设置在隔板(41)的上方,齿辊Ⅰ(45)与隔板(41)设置为活动连接,在圆台(43)的左侧设置有T形连接轴Ⅱ(46),T形连接轴Ⅱ(46)的右端与圆台(43)通过焊接的方式连接,在T形连接轴Ⅱ(46)上设置有齿辊Ⅱ(47),齿辊Ⅱ(47)与T形连接轴Ⅱ(46)设置为转动连接,齿辊Ⅱ(47)设置在隔板(41)的上方,齿辊Ⅱ(47)与隔板(41)设置为活动连接。
5.根据权利要求4所述的一种用于碳酸稀土的高效筛分破碎装置,其特征在于,还包括
有上下气缸(51)、U形连接架(52)和锤头(53),上下气缸(51)、U形连接架(52)和锤头(53)均设置在筒体(1)内的下部,上下气缸(51)的顶部与旋转电机(42)的底部通过螺栓连接,上下气缸(51)伸缩杆的下端与U形连接架(52)的中部通过焊接的方式连接,在上下气缸(51)的左右两侧对称式设置有锤头(53),锤头(53)与U形连接架(52)的上端通过焊接的方式连接,锤头(53)设置在隔板(41)的下方,锤头(53)与隔板(41)设置为活动连接。
6.根据权利要求5所述的一种用于碳酸稀土的高效筛分破碎装置,其特征在于,翻转电
机(20)的转速设置为300-600r/min,左右气缸(30)的缸径设置为30-120mm,左右气缸(30)的行程设置为5-15m,左破碎气缸(31)和右破碎气缸(34)的缸径均设置为50-150mm,左破碎气缸(31)和右破碎气缸(34)的行程均设置为3-8m。
