专利号: 2018107264193
申请人: 安徽绿色精灵新能源科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

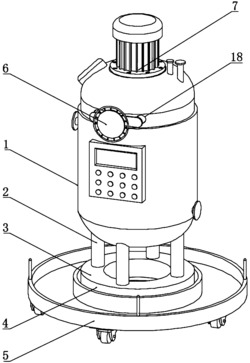

1.一种高效率沼气发酵罐,包括发酵罐本体(1)、支撑柱(2)、支撑块(3)、连接螺纹(4)、移动机构(5)、放气机构(6)、搅拌电机(7)、蜗杆(8)、固定转轴(9)、压辊(10)、分隔板(11)、进料孔(12)、限位杆(13)、限位块(14)、搅拌机构(15)、蓄水腔室(16)、换热水管(17)和放气孔(18),其特征在于:所述发酵罐本体(1)底部安装有支撑柱(2),所述支撑柱(2)底部安装有支撑块(3),所述支撑块(3)外表面开设有连接螺纹(4),所述支撑块(3)外侧安装有移动机构(5),所述发酵罐本体(1)上部开设有放气孔(18),所述放气孔(18)中部安装有放气机构(6),所述发酵罐本体(1)顶部安装有搅拌电机(7),所述搅拌电机(7)下方安装有蜗杆(8),所述搅拌电机(7)下部两侧均安装有固定转轴(9),所述搅拌电机(7)的输入端和市电的输出端电性连接,所述固定转轴(9)中部安装有压辊(10),所述发酵罐本体(1)内侧与压辊(10)下方位置处安装有分隔板(11),所述分隔板(11)中部均匀开设有进料孔(12),所述分隔板(11)下方安装有限位杆(13),所述限位杆(13)上部安装有限位块(14),所述限位块(14)下方安装有搅拌机构(15),所述发酵罐本体(1)内部开设有蓄水腔室(16),所述蓄水腔室(16)一侧安装有换热水管(17);

所述移动机构(5)包括内螺纹套管(51)、安装板(52)、移动轮(53)、挡板(54)和推杆(55),所述内螺纹套管(51)外侧底部安装有安装板(52),所述安装板(52)底部对称安装有移动轮(53),所述安装板(52)外表面安装有挡板(54),所述挡板(54)上方安装有推杆(55);

所述搅拌机构(15)包括第一套管(151)、第一连接轴(152)、第二套管(153)、第二连接轴(154)、蜗轮(155)和搅拌扇叶(156),所述第一套管(151)一侧安装有第一连接轴(152),所述第一连接轴(152)一侧安装有第二套管(153),所述第二套管(153)一侧通过轴承安装有第二连接轴(154),所述第二连接轴(154)中部安装有蜗轮(155),所述第二连接轴(154)一端安装有搅拌扇叶(156);

所述第一套管(151)的内直径和换热水管(17)的外直径相契合,所述第二套管(153)的内直径和限位杆(13)的外直径相契合。

2.根据权利要求1所述的一种高效率沼气发酵罐,其特征在于,所述放气机构(6)包括

密封柱体(61)、密封片材(62)、磁铁(63)、连接板(64)、安装螺孔(65)、螺杆(66)和转盘(67),所述密封柱体(61)一端安装有密封片材(62),所述密封片材(62)一侧表面安装有磁铁(63),所述密封柱体(61)另一端安装有连接板(64),所述连接板(64)中部开设有安装螺孔(65),所述安装螺孔(65)中部安装有螺杆(66),所述螺杆(66)一端安装有转盘(67)。

3.根据权利要求2所述的一种高效率沼气发酵罐,其特征在于,所述密封柱体(61)的外直径和放气孔(18)的内直径相契合,所述密封柱体(61)中部安装有密封圈。

4.根据权利要求1所述的一种高效率沼气发酵罐,其特征在于,所述推杆(55)的外表面开设有防滑纹。

5.根据权利要求1所述的一种高效率沼气发酵罐,其特征在于,所述支撑块(3)底部安

装有防潮垫片。

6.根据权利要求1所述的一种高效率沼气发酵罐,其特征在于,所述安装板(52)上表面贴覆有海绵垫片。
