专利号: 2018106999084
申请人: 合肥学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

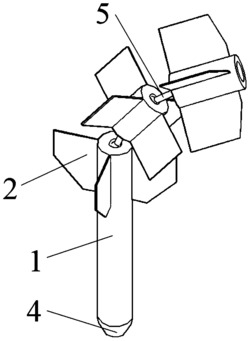

1.一种分段连接而成的鱼雷锚,其特征在于:包括多个依次同轴对接的锚身,每个锚身 外侧分别连接有多个尾翼,轴向相邻的两个锚身彼此相对的端面分别同轴设有预留孔,轴 向相邻的两个锚身预留孔之间同轴设有连接杆,连接杆的轴向两端分别通过预留孔穿入对 应的锚身内,且预留孔分别与连接杆间隙配合,每个锚身内分别具有供连接杆穿入后轴向 运动的空间,且连接杆的轴向两端被限位在锚身的空间内;

多个锚身外径相同,每个锚身分别内部中空,多个锚身同轴对接时,首个锚身的始端同轴设有孔口,孔口中沿径向设有系泊杆,末个锚身的尾端同轴连接有锚头,首个锚身的尾端、末个锚身的始端、其余每个锚身的轴向两端分别同轴设有相对内部缩径的预留孔作为卡口,连接杆的轴向两 端分别通过预留孔穿入相邻的两个锚身内,连接杆的轴向两端分别在锚身空间内连接有球 形端头,球形端头的直径大于预留孔的直径,由球形端头使连接杆的轴向端限位在锚身内;

每个预留孔朝向锚身内的孔沿分别成型为球形凹面,球形凹面的直径大于球形端头的直径;

每个尾翼分别平行于锚身轴向,每个锚身上的尾翼数量相同、位置相同且均匀分布,多个锚身依次同轴对接时,位置对应的尾翼依次对接为平行于锚身轴向的组合体;

末个锚身的轴向长 度大于其余锚身的轴向长度。
