专利号: 2018106840773
申请人: 义乌市君胜科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-10-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

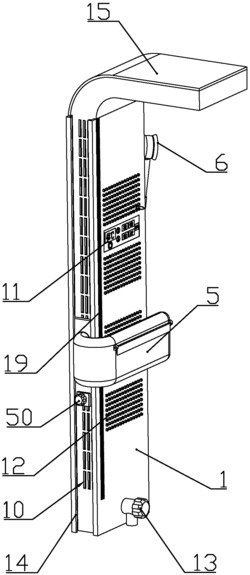

1.一种淋浴屏,其特征在于:包括有安装在墙面上的整体呈L形的铝合金材质的壳体,以及与壳体密封连接的盖体;

所述壳体包括竖直部以及垂直连接在竖直部上端的水平部;所述竖直部内沿上下方向等间距安装有多个背喷板,所述水平部内安装有一个顶喷板;

所述竖直部的一侧固定安装有两个竖直设置导轨,两个所述导轨之间滑动安装有风干组件;

所述风干组件包括有整体呈U形的中空的出风壳体,所述出风壳体包括有位于壳体前侧的出风部以及连接在出风部一端的半圆形的连接部;所述连接部端部成型有与导轨滑动连接的滑动导板;

所述壳体前侧壁面靠近导轨一侧安装有纵向设置的齿条,所述出风壳体上安装有与所述齿条啮合传动连接的从动齿轮,所述出风壳体内安装有由气流驱动的且与从动齿轮传动连接的从动风轮;

所述出风部前侧壁面上部成型有水平设置的条形出风口,所述从动风轮转动安装在所述出风部内条形出风口的下方,所述从动风轮同轴固定连接有驱动齿轮,驱动齿轮位于出风部的后侧;所述出风部内上部靠近连接部一侧成型有导风板,导风板下部与出风部内底面之间形成缩口形状的吹风口,由吹风口吹出的气流驱动所述从动风轮逆时针转动;

所述盖体上部开设有风管接口,所述风管接口通过输风管连接有安装于吊顶上方的风机;

所述竖直部侧壁位于两个导轨之间沿导轨方向开设有多个条形通孔组,每个条形通孔组包括有2-5个沿水平方向等距排列的条形通孔;

所述竖直部内壁固定安装有一个阀片安装板,所述阀片安装板上对应每组条形通孔的位置成型有矩形的通风孔,所述阀片安装板朝向竖直部内壁的一面上对应各个通风孔的位置成型有矩形的阀片容槽,每个所述阀片容槽内安装有能够左右滑动的阀片;

所述阀片上成型有与一组条形通孔组的条形通孔等数量的阀孔;所述阀片向右移动至极限位置时,所述阀孔与条形通孔相对从而形成供空气流出的气流通道;所述阀片向左移动至极限位置时,所述阀孔与条形通孔错开从而使所述气流通道封闭;

所述阀片靠近盖体一侧固定连接有第一磁铁,所述阀片远离盖体一侧固定连接有第二磁铁;所述滑动导板上靠近出风部一侧固定安装有用于吸引第二磁铁从而使阀片向右移动的导通磁铁,所述导通磁铁的高度大于两个阀片容槽的高度之和;所述滑动导板上远离出风部一侧且位于导通磁铁的上方固定安装有用于吸引第一磁铁从而使阀片向左移动的上闭合磁铁,所述滑动导板上远离出风部一侧且位于导通磁铁的下方固定安装有用于吸引第一磁铁从而使阀片向左移动的下闭合磁铁。

2.如权利要求1所述的一种淋浴屏,其特征在于:还包括有淋浴头,所述淋浴头包括有主体部,所述主体部包括有圆形槽体形状的外壳部,成型于外壳部内中间的圆管状的喷水板连接部以及连接在外壳部外侧壁的内进水管;所述喷水板连接部内周形成进水腔体,所述外壳部内位于喷水板连接部外周形成出水腔体,所述内进水管内端与进水腔体相连通;

所述外壳部外壁位于内进水管外周成型有与出水腔体相连通的外把手管连接部,所述外把手管连接部连接有外把手管,外把手管内壁与内进水管之间形成排水通道;

所述喷水板连接部连接有圆形的喷水板,喷水板上均匀开设有喷水孔;所述外壳部连接有环形的吸水板,所述吸水板上均匀成型有吸水孔,所述喷水板外周连接有柔性的外挡壁,所述吸水板内周连接有内挡壁,所述内挡壁沿周向均匀成型有回水缺口;

所述外把手管后端连接有软管接头,软管接头连接有与内进水管连通的进水软管以及与排水通道连通的排水软管,所述排水软管套在进水软管外;

所述壳体内下部安装有上端开口的回流水箱,所述回流水箱侧壁上部连接有淋浴头回水接头,淋浴头回水接头外端与排水软管连接,内端与回流水箱内部连通,所述壳体侧壁开设有供淋浴头回水接头穿过的穿孔;所述回流水箱位于淋浴头回水接头的中间连接有L形的淋浴头进水接头,所述淋浴头进水接头下端与进水软管连接,淋浴头进水接头上端通过第三软管与自来水管连接;

所述第三软管上连接有第三电磁阀;且第三软管上位于第三电磁阀的下游管路上通过三通接头连接有臭氧进气管,臭氧进气管连接有臭氧发生器;

所述臭氧发生器工作时,所述风机通过输风管从壳体内往外抽风;

所述回流水箱的下端连接有自上而下单向导通的逆止阀,所述逆止阀下端连接有连通下水道的排水管;所述盖体上开设有供排水管穿出的排水管穿孔。

3.如权利要求1或2所述的一种淋浴屏,其特征在于:所述顶喷板通过第一软管与自来水管连接,且所述第一软管上连接有第一电磁阀;各个所述背喷板通过第二软管与自来水管连接,且各个第二软管上连接有第二电磁阀。

4.如权利要求1所述的一种淋浴屏,其特征在于:所述顶喷板为矩形的中空腔体,所述顶喷板的一面均匀连接有喷淋头;所述中空腔体上还连接有进水连接头;所述背喷板的结构与顶喷板的结构一致;所述壳体上对应各个喷淋头的位置成型有供喷淋头穿出的通孔。

5.如权利要求2所述的一种淋浴屏,其特征在于:所述壳体异于导轨一侧侧壁安装有用于固定淋浴头的淋浴头支座。

6.如权利要求1所述的一种淋浴屏,其特征在于:所述出风部前侧壁面位于条形出风口两侧上方各成型有一个铰接座,两个铰接座之间转动连接有一个用于遮挡所述条形出风口的出风口挡片。

7.如权利要求1所述的一种淋浴屏,其特征在于:左右相邻两个所述阀孔之间的距离大于阀孔的宽度。

8.如权利要求1所述的一种淋浴屏,其特征在于:所述连接部外壁成型有齿轮座,所述从动齿轮转动安装在所述齿轮座上;所述出风部后侧外壁转动安装有减速齿轮,所述减速齿轮包括有同轴固定连接的第一齿轮和第二齿轮,且第一齿轮的直径为第二齿轮直径的2-

10倍;所述第一齿轮与驱动齿轮啮合传动连接,所述第二齿轮与从动齿轮啮合传动连接;

所述从动齿轮侧壁成型有与齿条啮合传动连接的第一齿部,所述从动齿轮一端面成型有与第二齿轮啮合传动连接的第二齿部。
