专利号: 2018106840400
申请人: 义乌市君胜科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-10-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

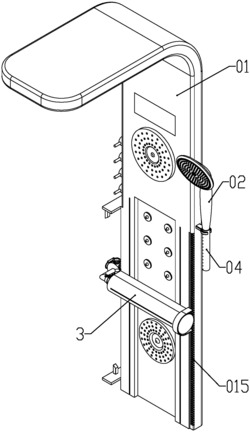

1.一种壁挂式淋浴屏,其特征在于:包括竖直设置的淋浴屏主体以及安装在所述淋浴屏主体前端的吹风组件;

所述淋浴屏主体的一侧沿竖直方向成型有出风腔;所述淋浴屏主体位于所述出风腔的一侧等距开设有多个竖直设置的出风孔;

所述吹风组件包括水平设置的筒体;所述筒体两端内壁分别固定连接有第一吹风口和第二吹风口;所述筒体位于所述第一吹风口一端固定连接有与所述出风孔连通的通风管;

所述通风管与所述筒体连接的一端的侧壁沿周向等距开设有多个第一连通孔;所述第一连通孔与所述第一吹风口之间相互连通;

所述通风管的中部固定连接有与所述通风管连通的通风支管;所述通风支管的端部封闭且朝向所述筒体;所述通风支管端部的侧壁沿周向等距开设有多个第二连通孔;所述筒体内水平设置有与所述第二吹风口连通的气流通道;所述第二连通孔与所述气流通道相互连通;

所述通风管靠近所述筒体的一端内壁以及所述通风支管内壁分别滑动连接有滑动筒;

所述滑动筒包括两端贯通的环形筒以及固定连接在所述环形筒一端的环形磁铁;

所述通风管与所述通风支管的外周分别滑动连接有与所述环形磁铁相吸的滑动圈;所述滑动圈的上下两端分别固定连接有竖直设置的柱头;所述通风管的上下两端分别安装有上转动杆与下转动杆;所述上转动杆与所述下转动杆上分别成型有与所述柱头滑动连接的上滑动槽和下滑动槽;

所述通风管位于所述出风孔的一端密封转动连接有圆柱形的旋转盘;所述旋转盘的外周沿周向等距成型有多个与所述通风管连通的进风管;各个所述进风管的出口套接有铁盖;相邻的两个铁盖位于所在圆的圆弧长度与相邻的两个所述出风孔之间的间距相等;各个所述进风管的外周固定安装有第五弹簧;所述第五弹簧的另一端与所述铁盖固定连接;

所述进风管的端部向外成型有进风挡边;所述铁盖对应进风挡边处成型有多个进风开口;

各个所述出风孔外周安装有用于阻止出风腔内气流流出的挡风片;所述挡风片对应于所述进风开口处成型有多个出风开口;所述出风孔对应所述出风开口处成型有用于阻挡所述出风开口的出风挡边;所述挡风片朝向所述出风孔的一端固定连接有弹簧管;所述挡风片的中间还固定连接有圆磁块;

所述通风管位于所述出风孔的一端固定连接有通风盖;所述通风盖的长度大于相邻两个出风孔之间的间距与出风孔直径之和;各个所述出风孔处安装有用于防止气流从出风孔流出的挡风磁铁;所述挡风磁铁一端固定连接有第一弹簧;所述第一弹簧的另一端固定连接在所述出风腔内的侧壁上;所述通风盖靠近所述出风孔处固定连接有斥力磁铁;所述斥力磁铁的长度大于两个相邻的出风孔之间的距离;所述斥力磁铁中间成型有用于供气流通过的通孔;所述斥力磁铁与所述挡风磁铁相斥;

所述上转动杆位于远离所述通风支管的一端固定连接有第一磁块;所述筒体上对应于所述第一磁块处固定连接有第一定位块;所述下转动杆位于所述通风支管的一端固定连接有第二磁块;所述通风支管的下方对应所述第二磁块处固定连接有第二定位块;

所述上转动杆的上端位于所述第一磁块的一端固定连接有第一立柱;所述下转动杆的下端位于所述第二磁块的一端固定连接有第二立柱;所述淋浴屏主体的侧面对应于所述第一立柱的上方安装有用于与所述第一立柱相抵的第一斜块;所述淋浴屏主体的侧面对应于所述第二立柱的下方安装有用于与所述第二立柱相抵的第二斜块;

所述筒体内转动连接有旋转轴;所述旋转轴位于所述第一吹风口与所述第二吹风口之间固定连接有多个迎风叶片;所述旋转轴穿过所述筒体的外侧成型有爬升齿轮;所述淋浴屏主体位于所述爬升齿轮的一侧成型有与所述爬升齿轮啮合传动连接的齿条;所述筒体背向所述淋浴屏主体的一侧成型有水平出风口;

所述出风腔通过管路连通有用于提供风力的风机;

所述淋浴屏主体内安装有控制器;所述风机与所述出风腔之间还连接有加热器;所述风机、所述加热器与所述控制器电连接。

2.如权利要求1所述的一种壁挂式淋浴屏,其特征在于:所述淋浴屏主体的侧面还安装有花洒;所述花洒的下端安装有连接管;所述连接管内安装有用于输送水的水管以及用于输送气体的输气管;所述输气管内成型有螺旋片;所述输气管内位于所述螺旋片与所述输气管连接处的上端成型有沿所述螺旋片设置的分水槽;所述输气管远离所述水管的一侧成型有沿输气管长度方向设置的集水槽;所述连接管的外侧对应于所述集水槽处等距成型有多个与所述集水槽连通的排水口;

所述输气管的下端通过管路连接负压源;所述输气管的下端还与所风机连通;所述水管的下端通过管路连接有臭氧发生器;所述花洒的出口处成型有与所述输气管连通的吸气孔;

各个与所述输气管、水管、出风腔连通的管路上安装有电磁阀;所述负压源、所述臭氧发生器以及各个所述电磁阀与控制器电连接。

3.如权利要求1所述的一种壁挂式淋浴屏,其特征在于:所述弹簧管包括第一弹簧以及管体;所述管体的侧壁与所述第一弹簧固定连接。

4.如权利要求1所述的一种壁挂式淋浴屏,其特征在于:所述滑动圈的材料为磁铁或铁;所述第一定位块和所述第二定位块的材料为软磁性材料。

5.如权利要求1所述的一种壁挂式淋浴屏,其特征在于:所述淋浴屏主体通过管路连接有加热箱;所述加热箱远离连接淋浴屏主体的一端连接有用于产生气流的鼓风机;所述加热箱底部滑动连接有电磁炉;

所述加热箱包括与自来水连通的水箱、分别与鼓风机连通的排气箱以及供气箱;所述水箱的下部远离进水一端的外侧固定连接有出水管;

所述加热箱的下端位于进水与出水的两侧固定连接有用于供所述电磁炉滑动的导轨;

所述电磁炉包括滑动连接在所述导轨中的滑动板以及用于产生高频交变磁场的电磁炉主体;所述滑动板垂直于所述导轨的侧面成型有贯通的导孔;所述加热箱的下底部固定连接有穿过所述导孔的导杆;所述导杆上远离所述供气箱的一端安装有第二弹簧;所述第二弹簧的两端分别与所述加热箱的下端和滑动板固定连接;

所述滑动板位于出水管的侧面沿竖直方向成型有定位块滑动槽;所述定位块滑动槽内滑动连接有第三定位块;所述导轨的下端成型用于容纳所述第三定位块的定位槽;

所述出水管的侧面安装有水平设置的水轮;所述水轮的下端水平安装有同步带组件;

所述同步带组件包括分别与所述水轮同轴固定连接的第一同步轮、转动连接在所述加热箱下部的第二同步轮以及安装在所述第一同步轮和所述第二同步轮上的同步带;所述同步带下端固定连接有引导柱;所述电磁炉主体的侧面位于所述同步带下方成型有引导杆;所述引导杆上成型有与所述引导柱滑动连接的滑槽;

所述出水管上位于所述水轮与所述加热箱之间固定连接有冷水管;所述出水管上靠近所述加热箱处安装有热水电磁阀;所述冷水管上安装有冷水电磁阀;

所述加热箱下部侧面对应所述定位槽处固定连接有竖直设置的增压管;所述增压管内滑动连接有活塞杆;所述活塞杆下端成型有朝向所述加热箱的连接板;所述连接板上成型有从动定位块;所述从动定位块插接在所述定位槽中;所述连接板与对应的定位槽的导轨之间固定连接有第三弹簧;初始状态下所述从动定位块与所述滑动板的下底面平齐;所述出水管通过三通管分别与所述水龙头以及对应位置的所述增压管连通;

所述排气箱和所述供气箱远离所述鼓风机的一端的出口处分别连接有单向阀;所述排气箱对应的单向阀的另一端通过管路与所述输气管连通;所述供气箱对应的单向阀的另一端通过管路分别与所述出风腔、所述输气管连通;所述排气箱对应的单向阀从输气管至排气箱内单向导通;所述供气箱对应的单向阀从供气箱至所述输气管或出风腔单向导通;

所述臭氧发生器的出口连接在水箱的出水管与所述水管之间的管路上;所述热水电磁阀、所述冷水电磁阀、所述电磁炉与控制器电连接。

6.如权利要求5所述的一种壁挂式淋浴屏,其特征在于:所述排气箱位于所述供气箱的上方;所述水箱以及所述供气箱的内底面安装有用于加热的铁板;所述供气箱内安装有用于将铁板上的热量传导至供气箱内的导热片。
