专利号: 2018105387517
申请人: 浙江益能建材科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

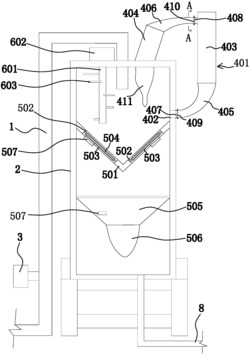

1.一种干粉料供给系统,包括进料管(1)和储料筒(2),所述的进料管(1)的一端与储料筒(2)的顶部连通,所述的进料管(1)上设有至少一个进料泵(3),还包括容纳粉料的密封的壳本体(701),所述的壳本体(701)沿粉料输送方向的相对后端的一侧开设有输入口(702)、沿粉料输送方向的相对前端的一侧设有输出口(703),所述的壳本体(701)上沿粉料输送方向的两端开设有至少一对呈对应设置的供一螺旋轴(704)穿出的位于沿粉料输送方向的相对前端的前轴通孔(705)和位于沿粉料输送方向的相对后端的后轴通孔(706),所述的螺旋轴(704)的一端穿出于一后轴通孔(706)与驱动电机(707)连接、另一端穿出于前轴通孔(705)与支撑轴承(708)连接,所述的储料筒(2)通过出料管(8)与壳本体(701)上的输入口(702)连通,其特征在于:所述的储料筒(2)内侧开设有至少一个用于和粉料回收管(401)一端连通的回收通孔(402),所述的粉料回收管(401)的另一端与储料筒(2)的顶部连通;所述的储料筒(2)内从上至下依次设有导风组件、阻风组件和吸收组件;所述的螺旋轴(704)和前轴通孔(705)之间设有将从螺旋轴(704)和前轴通孔(705)之间的缝隙中漏出的粉料重新送入壳本体(701)内的漏料返送结构,所述的漏料返送结构包括紧设于螺旋轴(704)上位于前轴通孔(705)处周侧的轴钢套(709),所述的轴钢套(709)上开设有至少一条呈螺旋型绕于其周向外侧的且与该螺旋轴(704)旋转方向呈相反设置的反向螺旋槽(710),所述的轴钢套(709)外侧与前轴通孔(705)内侧之间留有横截面为圈形的第一圈形空隙(713),所述的粉料回收管(401)包括呈竖向向上设置的第一管段(403)和与其连通的呈倾斜向下设置的第二管段(404),所述的第一管段(403)的相对低端与回收通孔(402)连通,所述的第二管段(404)的相对低端与储料筒(2)的顶部连通;所述的第一管段(403)与回收通孔(402)之间设有向第一管段(403)方向扩展的第一扩口部(405);所述的第一管段(403)与第二管段(404)之间设有向第二管段(404)方向扩展的第二扩口部(406);所述的第一扩口部(405)相对大端的端口的横截面面积是相对小端的端口的横截面面积的1.7倍至2.5倍;所述的第二扩口部(406)相对大端的端口的横截面面积是相对小端的端口的横截面面积的1.1倍至1.3倍;

所述的粉料回收管(401)与储料筒(2)的顶部连通的一端设有与其连通的由麻布制成的回料套(411),所述的回料套(411)相对下端端口周侧缝设有供圈形弹性皮筋穿入的圈形通道,所述的圈形通道内的横截面的面积小于回料套(411)相对下端端口的横截面的面积,所述的第一扩口部(405)内相对小端内设有与其形状、大小相适配的第一回收过滤筛(407);

所述的第二扩口部(406)内相对小端内设有与其形状、大小相适配的第二回收过滤筛(408);所述的第一回收过滤筛(407)沿其中线方向设有与第一扩口部(405)转动连接的第一转轴(409);所述的第二回收过滤筛(408)沿其中线方向设有与第二扩口部(406)转动连接的第二转轴(410);所述的第一扩口部(405)相对大端的端口的中心线与相对小端端口的中心线的夹角为52度至68度,且第一扩口部(405)的中部凸设于第一扩口部(405)中相对大端的端口的中心与相对小端端口的中心的连线的上方;所述的第二扩口部(406)相对大端的端口的中心线与相对小端端口的中心线的夹角为45度至60度,且第一扩口部(405)的中部凸设于第二扩口部(406)中相对大端的端口的中心与相对小端端口的中心的连线的上方。

2.根据权利要求1所述的干粉料供给系统,其特征在于,所述的导风组件包括设于储料筒(2)顶部内侧的若干呈竖向向下设置的导风转轴(601),每所述的导风转轴(601)的一端伸出储料筒(2)顶部与导风电机(602)连接,每所述的导风转轴(601)上从上至下依次设有若干呈间隔设置的导风旋转飘带(603);阻风组件包括与储料筒(2)内侧周向密封连接的安装台(501),所述的安装台(501)开设有至少一个安装通孔(502),每所述的安装通孔(502)内设有一个阻风滤筛(503);吸收组件包括呈扩口型的吸料罩(505),所述的吸料罩(505)相对大端的端部周侧与储料筒(2)密封连接,所述的吸料罩(505)相对大端的端口与安装台(501)相邻。

3.根据权利要求2所述的干粉料供给系统,其特征在于,每所述的导风转轴(601)上设置的若干导风旋转飘带(603)的长度各不相同、且沿导风转轴(601)竖直向下方向呈长度递减分布;每所述的导风转轴(601)上设置的若干导风旋转飘带(603)沿导风转轴(601)呈间隔均匀的螺旋形设置;所述的阻风滤筛(503)的中心线上设有与其相邻的安装通孔(502)转动连接的阻风转轴(504);所述的安装台(501)上设有4个阻风滤筛(503),所有所述的阻风滤筛(503)呈间隔均匀设置在安装台(501)的中心部的外侧,所有所述的阻风滤筛(503)形状、大小相同;所述的导风转轴(601)的数量为4个且分别一一悬设于4个阻风滤筛(503)的正上方;所述的安装台(501)为倒锥形且内部为空心结构,所述的阻风转轴(504)呈倾斜向下设置;所述的阻风滤筛(503)由麻布制成,所述阻风滤筛(503)包括至少一层麻布,所述的麻布的筛孔为40目至55目。

4.根据权利要求2所述的干粉料供给系统,其特征在于,所述的吸料罩(505)上相对大端的端口的横截面面积是相对小端的端口的横截面面积的2.2倍至3.5倍;所述吸料罩(505)相对小端设有与其连通的由麻布制成的收料套(506),所述的收料套(506)相对下端的端口小于相对上端的端口;所述阻风组件和吸收组件上都设有振动器(507)。

5.根据权利要求1所述的干粉料供给系统,其特征在于,所述的漏料返送结构还包括固设于前轴通孔(705)内侧上供螺旋轴(704)穿过的外钢套(711),所述的外钢套(711)与轴钢套(709)之间留有横截面为圈形的第二圈形空隙(712);所述的外钢套(711)上靠近壳本体(701)一端的端面与所述的轴钢套(709)上靠近壳本体(701)一端的端面齐平;所述的螺旋轴(704)的个数为两根且沿粉料输送方向并行设于壳本体(701)内,该两个所述的螺旋轴(704)的旋转方向相反,相应地,所述的后轴通孔(706)与前轴通孔(705)的对数为两对,每所述的螺旋轴(704)上各设有一个漏料返送结构;所述的反向螺旋槽(710)靠近壳本体(701)一端的槽口与轴钢套(709)相邻端的端面连通;所述的反向螺旋槽(710)靠近壳本体(701)一端的槽口底部切设有沿粉料输送的反方向且倾斜向内设置的倾斜坡面;所述的反向螺旋槽(710)中的圈数至少为3圈。

6.根据权利要求5所述的干粉料供给系统,其特征在于,所述的轴钢套(709)为圆柱形结构,开设于所述的轴钢套(709)上的反向螺旋槽(710)呈圆柱螺旋线形状。

7.根据权利要求5所述的干粉料供给系统,其特征在于,所述的轴钢套(709)为圆锥形结构,所述的轴钢套(709)相对较小端与壳本体(701)相邻,开设于所述的轴钢套(709)上的反向螺旋槽(710)呈圆锥螺旋线形状。
