专利号: 201810318835X
申请人: 金士谦
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

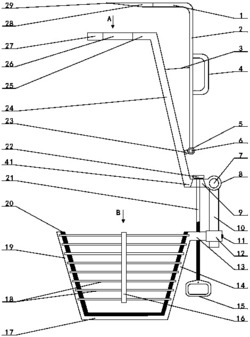

1.一种香蕉采摘装置,包括香蕉果穗盛接框、高度调节杆(10)、拉杆(21)、斜连接杆(24)、果轴卡、支撑杆(2)和切刀(28),其特征是:在香蕉果穗盛接框的一侧设有水平连接杆(13),高度调节杆(10)下部活动连接在所述的水平连接杆(13),高度调节杆(10)上端通过轴B(7)铰接连接斜连接杆(24)下端设置的短杆B(41)外端的轴套B(8)中;拉杆(21)上端的扩径头(22)下部面的下圆弧面(35)压在短杆B(41)上,拉杆(21)的上部处于短杆B(41)的喇叭孔(9)中,拉杆(21)下部的外螺纹(36)与水平连接杆(13)的螺孔(31)连接,在斜连接杆(24)的上端内侧设有果轴卡;支撑杆(2)下端铰接连接在斜连接杆(24)下部,所述支撑杆(2)上端设有朝向果轴卡上部的切刀(28)。

2.根据权利要求1所述的香蕉采摘装置,其特征是:所述香蕉果穗盛接框包括底部杆(17)、一侧斜杆(14)、另一侧斜杆(19)、橡胶杆(16)和橡胶条(18),底部杆(17)的两端分别连接一侧斜杆(14)和另一侧斜杆(19)的下端,其中一侧斜杆(14)的外侧面设有水平连接杆(13);在一侧斜杆(14)和另一侧斜杆(19)的前后面上分别设有由上至下间隔设置的多根橡胶条(18),在一侧斜杆(14)和另一侧斜杆(19)前面的多根橡胶条(18)中部设有一根橡胶杆(16),在一侧斜杆(14)和另一侧斜杆(19)后面的多根橡胶条(18)中部设有另一根橡胶杆(16)。

3.根据权利要求2所述的香蕉采摘装置,其特征是:在底部杆(17)的上部面、一侧斜杆(14)和另一侧斜杆(19)的相对面上分别设有橡胶贴条(20)。

4.根据权利要求1所述的香蕉采摘装置,其特征是:在水平连接杆(13)的外端设有短方管(12),高度调节杆(10)的下部穿在短方管(12)的方孔(32)中,固定螺丝(11)穿过短方管(12)的螺孔后顶在高度调节杆(10)的外部面上。

5.根据权利要求1所述的香蕉采摘装置,其特征是:在斜连接杆(24)的上端内侧设有短平杆(25),短平杆(25)的内端连接U形卡(26)的外部圆弧面,在U形卡(26)的开口处的两内表面分别连接具有回位弹簧的复位合页(30)的页片,两所述具有回位弹簧的复位合页(30)的另一页片分别连接V形引导板(27)的下部平面,两V形引导板(27)呈漏斗状设置,由两V形引导板(27)的平行设置的板体形成U形卡(26)凹陷的可进入不可出结构,所述U形卡(26)内形成果轴卡。

6.根据权利要求1所述的香蕉采摘装置,其特征是:在斜连接杆(24)的下部外侧设有短杆A(23),支撑杆(2)下端的轴套C(34)与短杆A(23)外端的轴套A(5)通过轴A(6)形成铰接连接;斜连接杆(24)的中部与支撑杆(2)的中部通过拉簧(3)连接,在斜连接杆(24)的上端内侧设有水平刀架(1),切刀(28)设置在水平刀架(1)内端。

7.根据权利要求6所述的香蕉采摘装置,其特征是:在支撑杆(2)的下部外侧设有拉柄(4)。

8.根据权利要求6所述的香蕉采摘装置,其特征是:所述切刀(28)的刀刃(29)为中部凹陷的圆弧形刃口(33)。

9.根据权利要求1所述的香蕉采摘装置,其特征是:拉杆(21)的下端固定连接旋拧手柄(15)。

10.根据权利要求9所述的香蕉采摘装置,其特征是:在拉杆(21)的下端设有缩径头(38),成方形结构的旋拧手柄(15)上中部设有穿孔(40),拉杆(21)的缩径头(38)穿在旋拧手柄(15)的穿孔(40)中,由销轴穿接旋拧手柄(15)穿孔(40)的销孔B(39)和缩径头(38)的销孔A(37)形成拉杆(21)与旋拧手柄(15)的固定连接。
