专利号: 2018102074826
申请人: 江苏科技大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-03-02
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

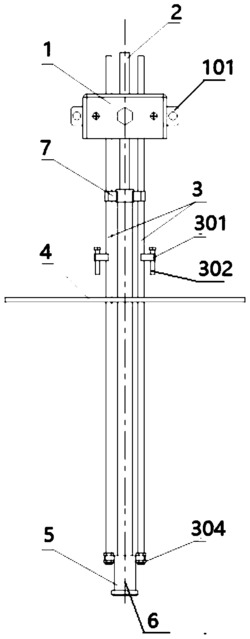

1.一种悬挂液滴保护罩自动分离装置,其特征在于,包括夹具体(1)、悬挂装置(2)、保护罩连接杆(3)、进口平板(4)和石英玻璃罩(5);所述夹具体(1)左右两侧面设有支耳(101),上下表面设有中贯通孔(102)和关于其对称的2个边贯通孔(103);前侧面设有紧固孔(104)和关于其对称的2个调节孔(105);所述边贯通孔(103)两侧设有沟槽(106);所述沟槽(106)的宽度小于边贯通孔(103)的直径;所述悬挂装置(2)包括金属杆(201)和石英架(202);所述石英架(202)包括顶板(203)、石英柱(204)和底板(205);所述石英柱(204)固定在顶板(203)和底板(205)之间,且石英柱(204)上固定有石英丝;所述金属杆(201)末端固定连接石英架(202)的顶板(203);所述金属杆(201)穿过中贯通孔(102),且通过紧固孔(104)内的紧固螺钉固定;所述保护罩连接杆(3)穿过边贯通孔(103),且通过调节孔(105)内的调节螺钉调节;所述保护罩连接杆(3)中段设置有与其垂直的支杆(301),所述支杆(301)上固定有定位螺钉(302);所述进口平板(4)固定于高温腔上部;所述进口平板(4)位于定位螺钉(302)下方;所述保护罩连接杆(3)底端固定连接石英玻璃罩(5)顶端;所述石英玻璃罩(5)为内部中空且无底面的罩体;所述石英玻璃罩(5)的直径和高度均大于石英架(202)的直径和高度;所述金属杆(201)、石英架(202)和石英玻璃罩(5)的中部形成通孔(6),所述通孔(6)内放置热电偶。

2.根据权利要求1所述的一种悬挂液滴保护罩自动分离装置,其特征在于,所述定位螺钉(302)至进口平板(4)的距离等于石英架(202)的高度;所述金属杆(201)和保护罩连接杆(3)中段通过滑块(7)连接。

3.根据权利要求2所述的一种悬挂液滴保护罩自动分离装置,其特征在于,所述金属杆(201)为凸状结构;所述滑块(7)位于金属杆(201)的阶梯位置处。

4.根据权利要求1所述的一种悬挂液滴保护罩自动分离装置,其特征在于,所述保护罩连接杆(3)上部设有焊接块(303)。

5.根据权利要求4所述的一种悬挂液滴保护罩自动分离装置,其特征在于,所述石英柱(204)有4根,且上面交叉布置有2根石英丝。

6.根据权利要求5所述的一种悬挂液滴保护罩自动分离装置,其特征在于,4根所述石英柱(204)呈非等距布置;对角线的2根石英柱(204)连线与水平线成150°;所述石英丝直径为10μm。

7.根据权利要求1所述的一种悬挂液滴保护罩自动分离装置,其特征在于,所述保护罩连接杆(3)底端设有螺纹和轴肩,通过螺母(304)固定连接石英玻璃罩(5)顶端。

8.根据权利要求1所述的一种悬挂液滴保护罩自动分离装置,其特征在于,所述石英架(202)的底板(205)内放置有柔性石墨垫(206)。

9.根据权利要求1所述的一种悬挂液滴保护罩自动分离装置,其特征在于,所述石英玻璃罩(5)的厚度为2毫米,且高度大于等于石英架(202)高度的1.5倍。

10.一种根据权利要求5所述的悬挂液滴保护罩自动分离装置的自动分离方法,其特征在于,包含如下步骤:

S1:将燃油液滴悬挂在交叉石英丝上,将石英玻璃罩(5)合上石英架(202)且两者保持微小缝隙不发生接触;确保保护罩连接杆(3)上的焊接块(303)位于夹具体(1)内部,并与夹具体内的沟槽(106)接触;

S2:通过调节孔(105)内的调节螺钉,使石英玻璃罩(5)和悬挂装置(2)同步向下运动且同时受力后可快速分离;调节定位螺钉(302),使其向下运动时可接触进口平板(4),同时保证分离后石英玻璃罩(5)的底部未超出石英架(202)的顶板(203);

S3:进给系统带动悬挂装置(2)和保护罩连接杆(3)向下运动,当定位螺钉(302)运行至与进口平板(4)接触时,悬挂装置(2)继续运动,石英玻璃罩(5)和石英架(202)分离,保护罩连接杆(3)上端的焊接块(303)从夹具体(1)的沟槽(106)中脱离,实现了悬挂液滴保护罩自动分离过程。
