专利号: 2018102008222
申请人: 界首市迅立达电梯有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

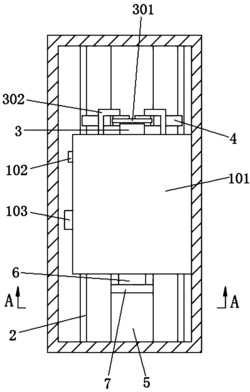

1.一种适用于老楼改造的电梯防坠落装置,包括装设在井道(1)内的轿厢本体(101);

其特征在于:

所述轿厢本体(101)一表面固定有一速度传感器(102)和一控制器(103);所述轿厢本体(101)上部设置有一卡位机构;所述轿厢本体(101)下部设置有一减速机构;

其中,所述卡位机构包括限位件(2)、第一电机(3)和卡位杆(4);所述限位件(2)两端分别固定在井道(1)的上部内壁和下部内壁;所述第一电机(3)装设在轿厢本体(101)上表面;

所述第一电机(3)输出轴通过一轴套固定有第一传动杆(301);所述卡位杆(4)滑动设置在轿厢本体(101)上部;所述限位件(2)、第一传动杆(301)和卡位杆(4)均有四个;四个所述限位件(2)均布在轿厢本体(101)四周;四个所述第一传动杆(301)均布在第一电机(3)输出轴四周;四个所述卡位杆(4)均布在第一电机(3)四周;所述卡位杆(4)的安装位置与限位件(2)的安装位置相对应;

其中,所述减速机构包括减速板(5)、第二电机(6)和缓速件(7);所述减速板(5)固定在井道(1)内壁上;所述第二电机(6)装设在轿厢本体(101)下表面;所述第二电机(6)输出轴上通过一轴套固定有第二传动杆(601);所述缓速件(7)滑动设置在轿厢本体(101)下部;所述缓速件(7)包括导杆(701)、摩擦板(702)和第二传动板(703);所述摩擦板(702)和第二传动板(703)分别固定在导杆(701)的两端;所述轿厢本体(101)下表面对称固定有两个位置与减速板(5)相配合的第二定位架(602);所述导杆(701)滑动配合在第二定位架(602)上;

所述导杆(701)上套设有一第二弹簧(8);所述第二弹簧(8)一端固定在第二传动板(703)一表面;所述第二弹簧(8)另一端固定在第二定位架(602)一表面。

2.根据权利要求1所述的一种适用于老楼改造的电梯防坠落装置,其特征在于,所述限位件(2)包括导柱(201)和固定套(202);若干所述固定套(202)并排套设在导柱(201)周侧面上。

3.根据权利要求2所述的一种适用于老楼改造的电梯防坠落装置,其特征在于,所述导柱(201)通过若干紧固钉(203)与井道(1)内侧壁连接。

4.根据权利要求1所述的一种适用于老楼改造的电梯防坠落装置,其特征在于,所述第一电机(3)四周均布有第一定位架(302);所述第一定位架(302)固定在轿厢本体(101)上表面;所述卡位杆(4)滑动穿插在第一定位架(302)上。

5.根据权利要求1所述的一种适用于老楼改造的电梯防坠落装置,其特征在于,所述卡位杆(4)一端设置有一位置与第一传动杆(301)相配合的第一传动板(401);所述卡位杆(4)另一端开设有一与导柱(201)周侧面相配合的限位卡口(403);所述卡位杆(4)上套设有一第一弹簧(402)。

6.根据权利要求1所述的一种适用于老楼改造的电梯防坠落装置,其特征在于,所述减速板(5)有两个,两所述减速板(5)分别固定在井道(1)一相对内侧面上;两所述减速板(5)相近的一表面均为波浪面。
