专利号: 2018101200643
申请人: 南通理工学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-22
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

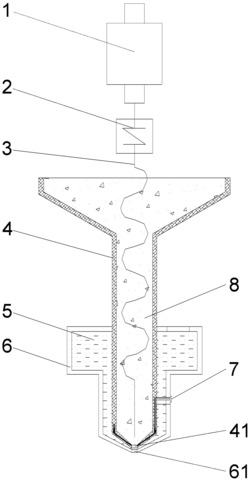

1.一种3D打印头,其特征在于:包括

料筒(4),盛装打印材料(8),下端开有出料孔(41);

口径伸缩装置,具有多片环绕料筒(4)出料孔(41)设置的活动挡片(72);

出胶装置,环绕设置在料筒(4)周侧,其下端具有包围出料孔(41)的出胶孔(61)。

2.根据权利要求1所述的3D打印头,其特征在于,所述口径伸缩装置嵌设在料筒(4)壁内,所述料筒(4)壁中开设有供挡片(72)嵌设的腔体。

3.根据权利要求2所述的3D打印头,其特征在于,所述腔体为平滑直线型腔体,具有延伸至出料孔(41)孔壁处的腔体下端口。

4.根据权利要求3所述的3D打印头,其特征在于,所述挡片(72)沿腔体延伸布置,其下端靠近腔体下端口。

5.根据权利要求4所述的3D打印头,其特征在于,所述挡片(72)上具有驱动挡片(72)向料筒(4)方向移动的驱动部,所述驱动部与挡片(72)上端通过楔形面(73)接触,所述楔形面(73)向料筒(4)内壁方向倾斜。

6.根据权利要求5所述的3D打印头,其特征在于,所述挡片(72)上端具有向料筒(4)内壁倾斜的第一斜面(721),所述驱动部包括推块(71),所述推块(71)呈环形设计,与呈环绕设置的挡片(72)逐个对应,所述推块(71)上具有与第一斜面(721)接触的第二斜面(711),所述推块(71)对挡片(72)施加竖直方向的推力或拉力。

7.根据权利要求6所述的3D打印头,其特征在于,所述驱动部还包括固定设置在推块(71)上的推杆(74),所述推杆(74)的端部固定有露出料筒(4)外的施力垫(76)。

8.一种权利要求1-7任一项所述的3D打印头的使用方法,其特征在于,包括如下步骤:(1)在口径伸缩装置上施力,推动挡片(72)向出料孔(51)中心伸出,若干挡片(72)底部重新形成比原出料孔(41)小的新出料孔(41);

(2)料筒(4)内的打印材料(8)从新出料孔(41)挤出,挤出的材料经过出胶孔(61),周侧表面沾上胶液,与之前已经挤出的材料之间通过胶液粘结。

9.一种应用在权利要求1-7任一项所述的3D打印头上的胶水,其特征在于,所述打印材料为混凝土,所述胶水包括如下重量份数的组份:其中,所述橡胶包括丁苯热塑橡胶,所述加筋纤维为玻璃纤维,所述软化油为芳烃油和蓖麻油的混合油,芳烃油和蓖麻油的比例为1:1.5。

10.根据权利要求9所述的胶水,其特征在于,所述稳定剂为磷酸三辛酯、聚乙烯吡咯烷酮中的一种或几种以任意比例混合。
