专利号: 2017113977704
申请人: 镇江倍斯特曼新材料研究有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

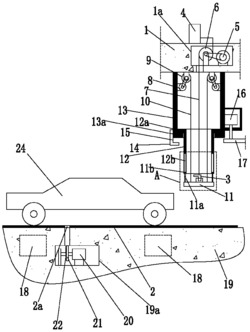

1.一种可自动充电的自动化停车库,包括库房(1),还包括设置在库房(1)内的混凝土基础(19),还包括设置在混凝土基础(19)上的、数量至少一个的、用于托住汽车(24)的置车平台(2),还包括给汽车(24)充电的、与置车平台(2)相配的充电装置,还包括与置车平台(2)配套安装的、用于锁定车位的车位锁定机构,还包括与智能手机通讯连接的微型控制器(23),所述充电装置包括充电器(3),所述充电装置还包括与充电器(3)电性连接的电源(4),其特征在于:所述充电装置处于置车平台(2)的上方并与库房(1)顶壁配合安装,所述充电装置还包括水平设置的浮升平板(11),所述充电器(3)可拆卸地安装在浮升平板(11)的上部承载面上,所述电源(4)设置在库房(1)顶部;

所述充电装置还包括筒状结构的主套筒(13)、副导向筒(12),所述主套筒(13)上端固定在库房(1)顶壁上,所述主套筒(13)下端为开口结构,所述副导向筒(12)可上下滑动地套装在主套筒(13)内壁上并可活动地穿过主套筒(13)下端,所述主套筒(13)下端开口内侧设有向内侧方向凸起的限高凸缘(13a),所述副导向筒(12)上端设有向外侧方向凸起的勾搭凸缘(12a),当所述副导向筒(12)处于最低位置时,所述勾搭凸缘(12a)搭靠在限高凸缘(13a)上;

所述充电装置还包括用于控制浮升平板(11)高度位置的、受微型控制器(23)控制的牵引升降机构;充电时,所述副导向筒(12)处于最低位置,所述浮升平板(11)上侧与副导向筒(12)下端之间留有能够使得充电器(3)自由进出的间隙;

所述充电装置还包括用于连接充电器(3)和电源(4)的电缆(7),还包括用于卷收电缆(7)的、受微型控制器(23)控制的收线机构,所述库房(1)顶部设有用于放置收线机构的驱动安置室(1a);

所述充电装置还包括托底电机(16)、托底板(17)、托座(14),所述托底电机(16)受微型控制器(23)控制,所述托底板(17)套装在托底电机(16)的输出主轴上并可进行水平旋转,所述托座(14)固定在主套筒(13)下端外壁上,所述托座(14)和主套筒(13)下端之间形成一个与托底板(17)在高度位置上相适配的托底限位槽(15),当所述浮升平板(11)和副导向筒(12)恰好完全处于主套筒(13)内腔中时,所述副导向筒(12)下端与浮升平板(11)的上侧相接触,所述托底板(17)恰好与浮升平板(11)下侧位置相对应并托住浮升平板(11),并且托底板(17)正对且插入托底限位槽(15)中;

所述置车平台(2)配套安装有两个处于混凝土基础(19)中的、与微型控制器(23)相连的感应器(18),当汽车(24)完全地处于置车平台(2)之上时,所述两个感应器(18)分别对应汽车(24)前后端位置并处于感应状态。

2.根据权利要求1所述的一种可自动充电的自动化停车库,其特征在于:所述车位锁定机构包括一处于混凝土基础(19)中的安装腔室(19a),所述安装腔室(19a)处于置车平台(2)的正下方,所述车位锁定机构还包括安置在安装腔室(19a)中的、受微型控制器(23)控制的翻转驱动电机(20),还包括套装在翻转驱动电机(20)的输出主轴上的、可进行上下翻转的限位架(21),所述置车平台(2)上设有可容限位架(21)活动穿过的、缝隙状结构的、与安装腔室(19a)相连通的限位穿过孔(2a),所述限位架(21)上安装有用于显示车牌号的、受微型控制器(23)控制的牌号显示器(22),当汽车(24)处于置车平台(2)上时,所述限位架(21)和牌号显示器(22)完全地处于安装腔室(19a)中。

3.根据权利要求1所述的一种可自动充电的自动化停车库,其特征在于:所述浮升平板(11)安装有至少一对竖直延伸的限位导向柱(11a),所述副导向筒(12)上设有与限位导向柱(11a)一一活动配合的导向腔(12b),所述限位导向柱(11a)顶端设有防脱勾块(11b),充电时,所述防脱勾块(11b)抵靠导向腔(12b)的底壁。

4.根据权利要求1所述的一种可自动充电的自动化停车库,其特征在于:上述用于控制浮升平板(11)高度位置的牵引升降机构包括提升驱动电机(8)、提升卷筒(9)、牵引绳(10),所述提升驱动电机(8)受微型控制器(23)控制,所述提升卷筒(9)可转动地安装在库房(1)顶壁上并处于主套筒(13)内腔中,所述提升驱动电机(8)安装在主套筒(13)内壁上,所述提升驱动电机(8)的输出主轴与提升卷筒(9)的旋转中心轴传动连接,所述牵引绳(10)上端缠接在提升卷筒(9)的外周侧上,所述牵引绳(10)下端与浮升平板(11)相连。

5.根据权利要求1所述的一种可自动充电的自动化停车库,其特征在于:上述用于卷收电缆(7)的收线机构包括收线驱动电机(5)、收线圆筒(6),所述收线圆筒(6)可转动地安装在驱动安置室(1a)内,所述电缆(7)缠绕在收线圆筒(6)的外周侧上,所述收线驱动电机(5)的输出主轴与收线圆筒(6)的旋转中心轴传动连接,所述收线驱动电机(5)受微型控制器(23)控制。
