专利号: 2017113625334
申请人: 新昌县康泓机械科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

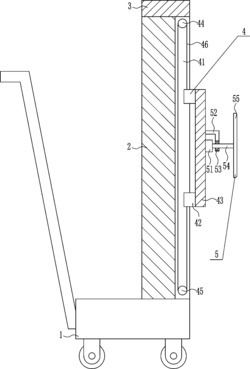

1.一种水利工程用水渠修建刮平设备,其特征在于,包括有推车(1)、支板(2)、顶板(3)、高度调节装置(4)和磨平装置(5),推车(1)的车板顶部右方竖直安装有支板(2),支板(2)顶部安装有顶板(3),支板(2)右侧面设有高度调节装置(4),高度调节装置(4)的移动部件上设有磨平装置(5);高度调节装置(4)包括有第一滑轨(41)、第一滑块(42)、安装板(43)、电动轮(44)、从动轮(45)和拉线(46),支板(2)右侧面前后对称的竖直安装有第一滑轨(41),每个第一滑轨(41)上均设有两个第一滑块(42),第一滑轨(41)和第一滑块(42)滑动配合,四个第一滑块(42)右侧面安装有安装板(43),两个第一滑轨(41)内侧面上部均安装有电动轮(44),两个第一滑轨(41)内侧面下部安装有从动轮(45),上方两个第一滑块(42)顶部中间均连接有拉线(46),拉线(46)依次绕过电动轮(44)和从动轮(45)与下方两个第一滑块(42)底部中间连接;磨平装置(5)包括有第一电机(51)、L型杆(52)、第一轴承座(53)、第一转轴(54)和圆形刮板(55),安装板(43)右侧面中部安装有第一电机(51)和L型杆(52),第一电机(51)位于L型杆(52)下方,L型杆(52)右方安装有第一轴承座(53),第一轴承座(53)内的轴承连接有第一转轴(54),第一转轴(54)左端与第一电机(51)的输出轴连接,第一转轴(54)右端安装有圆形刮板(55);还包括有刮平装置(6),刮平装置(6)包括有安装块(61)、第二滑轨(62)、第二滑块(63)、方形刮板(64)、槽凸轮(65)、连接块(66)、连接杆(67)和滚轴(68),安装板(43)右侧面前方上下对称的安装有安装块(61),安装块(61)上均安装有第二滑轨(62),两第二滑轨(62)上均安装有两个第二滑块(63),第二滑轨(62)和第二滑块(63)滑动配合,四个第二滑块(63)右侧面安装有方形刮板(64),第一转轴(54)中部安装有槽凸轮(65),槽凸轮(65)位于第一轴承座(53)和圆形刮板(55)之间,方形刮板(64)左侧面中部安装有连接块(66),连接块(66)左侧面连接有连接杆(67),连接杆(67)左侧面后端安装有滚轴(68),滚轴(68)位于槽凸轮(65)的槽内,滚轴(68)与槽凸轮(65)配合。

2.根据权利要求1所述的一种水利工程用水渠修建刮平设备,其特征在于,还包括有震动装置(7),震动装置(7)包括有导套(71)、导杆(72)、震动板(73)、第一弹簧(74)、安装架(75)、第二电机(76)、第二转轴(77)和第一凸轮(78),安装板(43)右侧面后方安装有四根导套(71),四根导套(71)为对称设置,每个导套(71)内均设有导杆(72),导杆(72)与导套(71)滑动配合,导杆(72)左端与导套(71)内右端之间连接有第一弹簧(74),四根导杆(72)右端安装有震动板(73),安装板(43)右侧面后方中部安装有安装架(75),安装架(75)位于上下两侧的导套(71)之间,安装架(75)上安装有第二电机(76),第二电机(76)的输出轴上通过联轴器安装有第二转轴(77),第二转轴(77)上安装有第一凸轮(78),第一凸轮(78)位于第二电机(76)前侧,第一凸轮(78)位于震动板(73)左侧面,第一凸轮(78)与震动板(73)配合。

3.根据权利要求2所述的一种水利工程用水渠修建刮平设备,其特征在于,还包括有第三轴承座(8)、第三转轴(9)和滚筒(10),方形刮板(64)前后两侧均上下对称的安装有第三轴承座(8),上下第三轴承座(8)内的两个轴承之间连接有第三转轴(9),第三转轴(9)中部安装有滚筒(10)。

4.根据权利要求3所述的一种水利工程用水渠修建刮平设备,其特征在于,还包括有支杆(11)和橡胶板(12),安装板(43)右侧面后方上下对称的安装有支杆(11),支杆(11)位于导套(71)和安装架(75)中间,支杆(11)右端安装有橡胶板(12)。
