专利号: 2024212142445
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

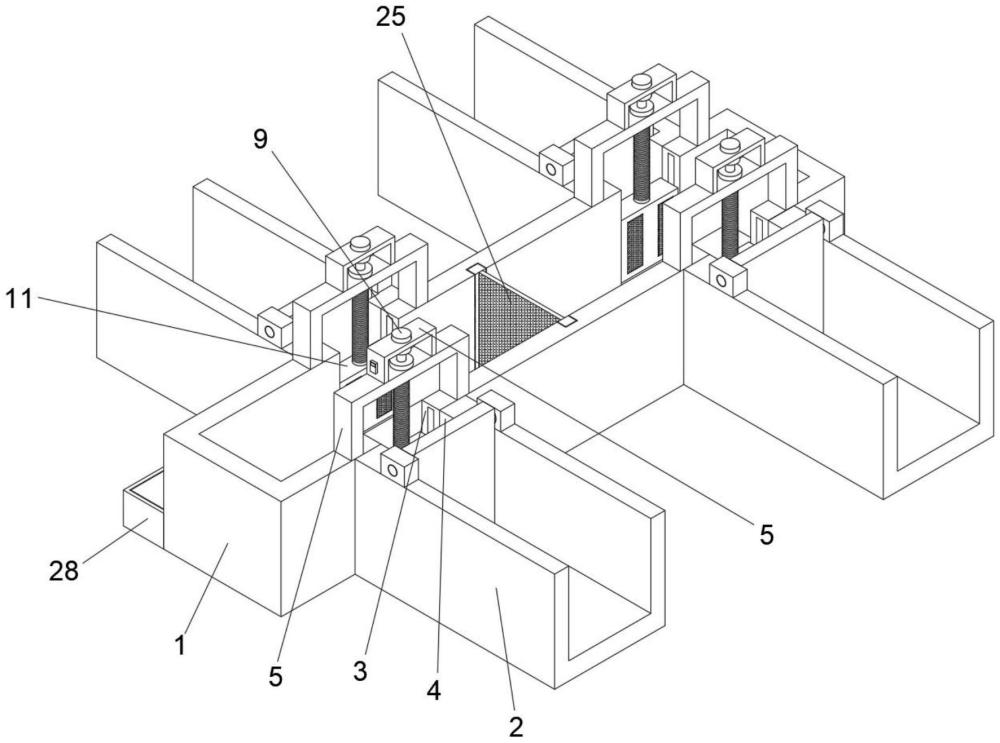

1.一种水利工程分流水渠,其特征在于,包括:

水渠本体(1),所述水渠本体(1)的两侧分别固定安装有两个分流渠(2),所述水渠本体(1)的两侧分别开设有两个出水孔(3),所述分流渠(2)的一侧开设有进水孔(4),所述出水孔(3)与所述进水孔(4)的位置相对应;

分流组件,设置在所述水渠本体(1)的顶面,用于对所述水渠本体(1)进行分流,所述分流组件包括:若干个固定架(5),若干个所述固定架(5)均固定安装在所述水渠本体(1)的顶面,所述固定架(5)的顶面开设有螺纹孔(6),所述固定架(5)的顶面固定安装有安装架(7),所述安装架(7)的一侧固定安装有PLC控制器,所述安装架(7)的顶面开设有固定孔(8),所述固定孔(8)的内圆壁面固定套接有步进电机(9),所述步进电机(9)与所述PLC控制器电性连接,所述螺纹孔(6)的内圆壁面螺纹连接有调节柱(10),所述调节柱(10)的外圆壁面开设有螺纹,所述调节柱(10)与所述步进电机(9)的驱动轴固定安装,所述出水孔(3)的内部活动套接有挡水板(11),所述挡水板(11)的顶面开设有调节槽(12),所述调节槽(12)的内圆壁面开设有螺纹,所述调节柱(10)与所述调节槽(12)螺纹连接,所述挡水板(11)的一侧开设有两个过滤孔(13),所述过滤孔(13)的内部固定安装有两个过滤网(14)。

2.根据权利要求1所述的一种水利工程分流水渠,其特征在于:所述分流渠(2)的顶面固定安装有安装块(15),所述安装块(15)的一侧开设有安装孔(16),所述安装孔(16)的内圆壁面固定套接有伺服电机(17),所述分流渠(2)的内部设置有阻水板(20),所述伺服电机(17)的驱动轴与所述阻水板(20)固定安装,所述伺服电机(17)与所述PLC控制器电性连接。

3.根据权利要求1所述的一种水利工程分流水渠,其特征在于:所述水渠本体(1)的内部两侧分别开设有限制槽(23),所述水渠本体(1)的内部设置有移动架(24),所述移动架(24)的内部固定安装有尼龙编织网(25),所述限制槽(23)与所述移动架(24)活动套接。

4.根据权利要求1所述的一种水利工程分流水渠,其特征在于:所述出水孔(3)的内部两侧分别开设有限位槽(26),所述挡水板(11)的两侧分别固定安装有限位块(27),所述限位块(27)与所述限位槽(26)活动套接。

5.根据权利要求2所述的一种水利工程分流水渠,其特征在于:所述分流渠(2)的顶面固定安装有稳定块(18),所述稳定块(18)的一侧开设有转动孔(19),所述阻水板(20)的一侧固定安装有稳定柱(21),所述稳定柱(21)与所述转动孔(19)活动套接。

6.根据权利要求1所述的一种水利工程分流水渠,其特征在于:所述分流渠(2)的内部底面固定安装有斜面柱(22)。

7.根据权利要求2所述的一种水利工程分流水渠,其特征在于:所述水渠本体(1)的一侧固定安装有蓄电池(28),所述蓄电池(28)与所述PLC控制器电性连接,所述蓄电池(28)与所述步进电机(9)电性连接,所述蓄电池(28)与所述伺服电机(17)电性连接。
