专利号: 2017113305533
申请人: 郑州博达超硬材料科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.砂轮脱模压头,其特在于:包括压头本体,压头本体具有至少两个沿周向间隔布置的压头部,各压头部均具有用于顶压相应单个模具框瓣的顶压面, 两个压头部之间具有供对应单个模具框瓣在上下方向通过的竖向间隙。

2.根据权利要求1所述的砂轮脱模压头,其特征在于:压头部为轴线沿上下方向延伸的瓦片板结构。

3.根据权利要求1或2所述的砂轮脱模压头,其特征在于:所述压头本体包括用于固定安装于相应压力机上的安装板,各压头部固设于所述安装板的底部。

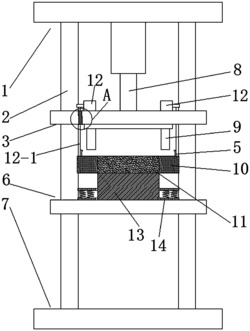

4.砂轮脱模设备,包括压力机,压力机包括压力机架,压力机架上设置有在驱动机构驱动下可上下移动的压板,砂轮脱模设备还包括固定于所述压板上的砂轮脱模压头,其特征在于:砂轮脱模压头包括压头本体,压头本体具有至少两个沿周向间隔布置的压头部,各压头部均具有用于顶压相应单个模具框瓣的顶压面, 两个压头部之间具有供对应单个模具框瓣在上下方向通过的竖向间隙。

5.根据权利要求4所述的砂轮脱模设备,其特征在于:压头部为轴线沿上下方向延伸的瓦片板结构。

6.根据权利要求4所述的砂轮脱模设备,其特征在于:所述压头本体包括用于固定安装于相应压力机上的安装板,各压头部固设于所述安装板的底部。

7.根据权利要求4 6任意一项所述的砂轮脱模设备,其特征在于:压力机架上还设置有~

位于砂轮脱模压头下侧的工作台和设置于所述工作台上的砂轮支撑垫块,砂轮脱模设备还包括砂轮模具缓冲装置,砂轮模具缓冲装置包括底座和通过弹簧设置于所述底座上的能上下浮动的用于承接相应模具框瓣的浮动承接板。

8.根据权利要求7所述的砂轮脱模设备,其特征在于:所述砂轮模具缓冲装置设置于所述砂轮支撑垫块的外围,所述砂轮模具缓冲装置上设置有供所述砂轮支撑垫块通过的缺口。

9.根据权利要求7所述的砂轮脱模设备,其特征在于:压板上设置有提升机构,提升机构具有用于与所述模具框瓣相连以提升模具框的提升动作输出端。

10.根据权利要求9所述的砂轮脱模设备,其特征在于:所述提升机构包括至少一个提升卷扬机,提升卷扬机的卷筒上缠绕有提升钢丝绳,所述提升动作输出端设置于所述提升钢丝绳上,所述提升卷扬机固定于压板的上端,所述压板上开设有沿上下方向贯穿所述压板的供相应提升钢丝绳通过的钢丝绳过孔。
