专利号: 2017112026468
申请人: 张卓群
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

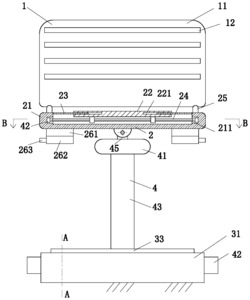

1.一种公交站台用自发电座椅,其特征在于:包括靠背单元(1)、坐板单元(2)、清洁单元(3)、控制器、支腿单元(4)和支撑板(6);所述靠背单元(1)通过支撑板(6)安装在地面上;

所述坐板单元(2)通过支腿单元(4)安装在地面上;所述清洁单元(3)位于支腿单元(4)的左侧;所述控制器用于控制蓄电池(5)的供电;其中,

所述坐板单元(2)包括固定板(21)、坐垫(22)、密封板(23)、一号滑块丝杆机构(24)和扶手(25);所述固定板(21)的截面为凹字形,固定板(21)上表面的左右两侧对称设有扶手(25);所述坐垫(22)通过一号滑块丝杆机构(24)安装在固定板(21)上;所述固定板(21)的左侧设有两个相同的矩形槽(211),且固定板(21)右侧对称设有两个相同的矩形槽(211);

所述矩形槽(211)用于安装发电机(42);所述一号滑块丝杆机构(24)用于带动发电机(42)发电,且一号滑块丝杆机构(24)中的一号滑块(242)与坐垫(22)的下表面固定连接;所述坐垫(22)为长方形板结构,且坐垫(22)的左表面和右表面对称设有长方形槽(221);所述密封板(23)设于坐垫(22)和固定板(21)之间,且密封板(23)的一端固定在固定板(21)的内表面,密封板(23)的另一端用于在长方形槽(221)中滑动。

2.根据权利要求1所述的一种公交站台用自发电座椅,其特征在于:所述靠背单元(1)包括靠背板(11)和磨背辊(12);所述靠背板(11)为长方形板,且靠背板(11)的上斜面从上往下均匀设有四个截面为半圆形的槽;所述磨背辊(12)通过半圆形槽安装在靠背板(11)上;所述磨背辊(12)的包括磨背转轴(121)和橡胶套(122),所述橡胶套(122)为圆筒状,且橡胶套(122)安装在磨背转轴(121)的外层。

3.根据权利要求1所述的一种公交站台用自发电座椅,其特征在于:所述清洁单元(3)包括固定筒(31)、清洁架(32)和清洁辊(33);所述固定筒(31)通过清洁架(32)安装在地面上,且固定筒(31)的左右两侧设有发电机(42);所述清洁辊(33)设有固定筒(31)的内部;所述固定筒(31)为圆筒形状,且固定筒(31)的上端设有贯穿固定筒(31)的长方形清洁口(311),固定筒(31)的下端设有贯穿固定筒(31)的长方形落灰口(312);所述清洁辊(33)的中心设有清洁转轴(313),所述清洁转轴(313)用于带动发电机(42)发电;所述清洁辊(33)的外表面设有截面为锯齿状的刮齿(331)。

4.根据权利要求1所述的一种公交站台用自发电座椅,其特征在于:所述支腿单元(4)包括限位板(41)、限位杆(45)和支腿(43);所述限位板(41)通过支腿(43)安装在地面上,且限位板(41)的上方固定安装有限位杆(45);所述限位杆(45)铰接在固定板(21)的下表面;

所述限位板(41)的截面为跑道形。

5.根据权利要求1所述的一种公交站台用自发电座椅,其特征在于:所述固定板(21)下方设有折叠式护腿板(26),所述折叠式护腿板(26)包括一级板(261)和二级板(262)和拉环(263);所述一级板(261)的左端铰接在固定板(21)的下方,且一级板(261)的右端与二级板(262)的右端铰接;所述护腿板(26)通过转轴铰接在固定板(21)的下表面;所述一级板(261)和二级板(262)内部均设有加热电阻用于对人体的腿部取暖;所述拉环(263)用于将折叠式护腿板(26)展开。

6.根据权利要求1所述的一种公交站台用自发电座椅,其特征在于:所述固定板(21)与支撑板(6)之间设有光杆(47),且光杆(47)和限位杆(45)位于同一轴线上,光杆(47)用于带动支撑板(6)右侧的发电机(42)发电。

7.根据权利要求1所述的一种公交站台用自发电座椅,其特征在于:所述扶手(25)内部设有加热电阻,扶手(25)用于对人的手部进行加热。

8.根据权利要求1所述的一种公交站台用自发电座椅,其特征在于:所述自发电座椅所在的公交站台设有LED灯;所述支撑板(6)的右表面设有蓄电池(5);所述蓄电池(5)用于对LED灯供电照明。
