专利号: 2017109165342
申请人: 嵊州市法克机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

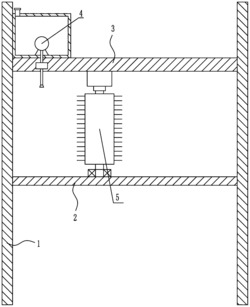

1.一种公交车左右两侧车窗清洗装置,其特征在于,包括有支架(1)、第一横板(2)、第二横板(3)、喷水机构(4)和清洗机构(5),左右两侧支架(1)内侧之间的中部和上部分别设有第一横板(2)和第二横板(3),第二横板(3)的顶部的左侧安装有喷水机构(4),第二横板(3)与第一横板(2)之间设有清洗机构(5);喷水机构(4)包括有水箱(41)、进水口(42)、第一水泵(43)、出水软管(44)、第一导套(45)和第一雾化喷头(46),第二横板(3)的顶部的左侧设有水箱(41),水箱(41)的顶部的左侧设有进水口(42),水箱(41)内底部安装有第一水泵(43),第二横板(3)的前侧设有第一导套(45),第一水泵(43)的出水口设有出水软管(44),出水软管(44)穿出水箱(41)外并穿过第一导套(45),出水软管(44)的底部设有第一雾化喷头(46);清洗机构(5)包括有第一电机(51)、转轴(52)、第一轴承座(53)、竖筒(54)和毛刷(55),第二横板(3)的底部安装有第一电机(51),第一横板(2)的顶部安装有第一轴承座(53),第一轴承座(53)内设有转轴(52),转轴(52)的顶端与第一电机(51)的输出轴连接,转轴(52)上设有竖筒(54),竖筒(54)的侧壁设有毛刷(55);还包括有摆动机构(6),摆动机构(6)包括有第二电机(61)、圆盘(62)、连杆(63)、第二导套(64)、导杆(65)和固定块(66),左侧的支架(1)的前侧安装有第二电机(61),第二电机(61)的输出轴上设有圆盘(62),圆盘(62)前侧的偏心位置铰接式连接有连杆(63),第二横板(3)的底部设有第二导套(64),第二导套(64)位于出水软管(44)的左侧,第二导套(64)内设有导杆(65),导杆(65)的左端与连杆(63)的右端铰接连接,出水软管(44)的下部设有固定块(66),导杆(65)的右端与固定块(66)铰接连接。

2.根据权利要求1所述的一种公交车左右两侧车窗清洗装置,其特征在于,还包括有喷涂机构(7),喷涂机构(7)包括有药箱(71)、进料口(72)、第二水泵(73)、导管(74)、固定套(75)和第二雾化喷头(76),第二横板(3)的顶部的右侧设有药箱(71),药箱(71)顶部的左端设有进料口(72),药箱(71)内的底部安装有第二水泵(73),第二水泵(73)的出水端连接有导管(74),第二横板(3)的前侧设有固定套(75),导管(74)穿过药箱(71)和固定套(75),固定套(75)的底部设有第二雾化喷头(76)。

3.根据权利要求2所述的一种公交车左右两侧车窗清洗装置,其特征在于,还包括有擦拭机构(8),擦拭机构(8)包括有第二轴承座(81)、转杆(82)和海绵(83),第一横板(2)的顶部与第二横板(3)的底部对称设有第二轴承座(81),第二轴承座(81)内设有转杆(82),转杆(82)上设有海绵(83)。

4.根据权利要求3所述的一种公交车左右两侧车窗清洗装置,其特征在于,还包括有烘干机构(9),烘干机构(9)包括有气泵(91)、导气管(92)、喷嘴(93)和电热丝(94),第二横板(3)与药箱(71)接触位置的左侧安装有气泵(91),气泵(91)的出气口处连接有导气管(92),导气管(92)穿过第二横板(3),导气管(92)的底部设有喷嘴(93),喷嘴(93)内设有电热丝(94)。

5.根据权利要求4所述的一种公交车左右两侧车窗清洗装置,其特征在于,还包括有收集槽(10),左右两侧的支架(1)的底部之间连接有收集槽(10)。

6.根据权利要求5所述的一种公交车左右两侧车窗清洗装置,其特征在于,还包括有支撑垫(11),左右两侧的支架(1)的底端设有支撑垫(11)。
