专利号: 2017108058273
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

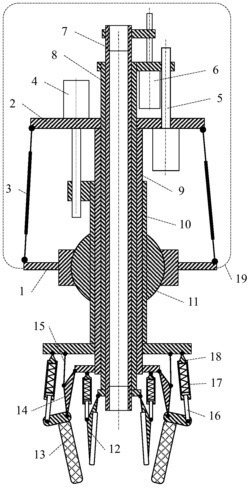

1.一种并联多操作手机构,其包括SP型轴套组、机座、动台、4个结构相同的SPS型驱动分支、3个结构相同的内柔性手指机构、3个结构相同的外柔性手指机构、3个螺旋驱动器,其特征在于:所述机座设有中心凹球面通孔和4个圆周均布球副座,动台设有中心通孔和4个圆周均布球副座,4个SPS型直线驱动分支在机座与动台之间圆周均布,SPS型直线驱动分支两端与机座与动台球副联接;SP型轴套组设在机座与动台中心,其包括心管、内套、定套、外套和球套,心管与内套、内套与定套、定套与外套、外套与球套从里往外依次相互同轴滑动联接,定套的一端与动台中心通孔的外周垂直固连,球套设有中心通孔和球心位于通孔轴心的凸球面,球套与机座中心凹球面通孔球副联接;心管、内套、外套的一端均设有带螺纹通孔的偏心凸台,内套、定套、外套的另一端均设有同心圆柱凸台,心管内通孔两端均设有螺纹,螺旋驱动器I与动台一侧的上面垂直固连,螺旋驱动器II与动台另一侧的底部垂直固连,螺旋驱动器I、II的丝杠分别与内、外套偏心凸台的螺纹孔螺纹联接;螺旋驱动器III与内套偏心凸台的底部垂直固连,螺旋驱动器III的丝杠与心管偏心凸台的螺纹孔螺纹联接;

3个内柔性手指机构和3个外柔性手指机构相对SP型轴套组交错圆周均布;所述外柔性手指机构包括二副杆、三副杆、欠驱动分支、外手指,其中欠驱动分支包括推拉杆、弹簧、推拉套;

推拉杆两端分别设有联接孔和凸台,推拉套两端分别设有联接孔和内孔腔,弹簧和推拉杆的圆凸台设在推拉套内孔腔中,弹簧两端抵在推拉杆的圆台和推拉套内孔腔一端;外套同心圆柱凸台同时与欠驱动分支一端和二副杆一端转动副联接;二副杆另一端与三副杆中部转动副联接,外手指侧边两端分别与欠驱动分支另一端和三副杆一端转动副联接,三副杆另一端与内套的同心圆柱凸台转动副联接;

所述内柔性手指机构包括欠驱动分支、内手指,其中欠驱动分支结构与外柔性手指机构的相同;欠驱动分支两端分别与定套的同心圆柱凸台和内手指中部转动联接,内手指一端与内套的同心圆柱凸台转动副联接;

密封舱的底部与机座固连,所有驱动器位于密封舱内,只有柔性操作手位于舱外SP型长轴末端。
