专利号: 2017107461962
申请人: 南京世浩建筑节能科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

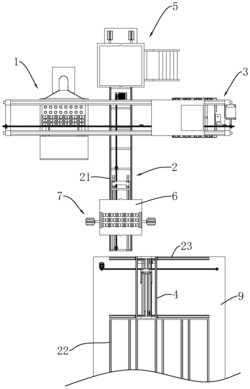

1.一种用于保温砖生产的自动输出生产线,其特征在于,包括:

出砖装置(1),出砖装置(1)包括出砖架(11)、与出砖架(11)滑移连接的出砖台(12)、带动出砖台(12)滑移的出砖驱动机构;

运输装置(2),运输装置(2)包括输入轨道(21)、若干输出轨道(22)、垂直于输入轨道(21)和输出轨道(22)的分道轨道(23),输入轨道(21)位于出砖装置(1)的侧旁,输出轨道(22)位于养护室(9)内;输入轨道(21)和输出轨道(22)上滑动连接有置物平台(6),分道轨道(23)上设有用于承托置物平台(6)的分道车(4)、以及推动分道车(4)的换位驱动机构;输入轨道(21)上设有推动置物平台(6)进入分道轨道(23)的输入驱动机构,分道车(4)上设有推动置物平台(6)进入输出轨道(22)的分道驱动机构;

抱送装置(3),抱送装置(3)包括机架(31),机架(31)上滑移连接有抱送台(32)、带动抱送台(32)滑移的抱送驱动机构,抱送台(32)上设有用于夹持保温砖的夹持机构;夹持机构将出砖台(12)上的保温砖移送至输入轨道(21)的置物平台(6)上。

2.根据权利要求1所述的用于保温砖生产的自动输出生产线,其特征在于,所述输入轨道(21)上滑移连接有外推框(211),分道轨道(23)上滑移连接有内推框(231),外推框(211)内设有主推块(212)以及推动主推块(212)向上凸出的第一弹性件,内推框(231)内设有副推块(232)以及推动副推块(232)向上凸出的第二弹性件;所述主推块(212)沿外推框(211)的推送轨迹与副推块(232)相互错开,主推块(212)或副推块(232)受置物平台(6)推动时向内收拢。

3.根据权利要求2所述的用于保温砖生产的自动输出生产线,其特征在于,所述输入驱动机构包括第一电机(215)以及两个处于输入轨道(21)两侧的第一链轮(213),第一电机(215)的输出轴与其中一个第一链轮(213)连接,两个第一链轮(213)之间设有供外推框(211)固接的第一链条(214);

所述分道驱动机构包括第二电机(235)以及两个处于分道车(4)两侧的第二链轮(233),第二电机(235)的输出轴与其中一个第二链轮(233)连接,两个第二链轮(233)之间设有供内推框(231)固接的第二链条(234)。

4.根据权利要求3所述的用于保温砖生产的自动输出生产线,其特征在于,所述换位驱动机构包括换位电机(238)以及两个处于换位轨道两侧的换位链轮(236),换位电机(238)的输出轴与其中一个换位链轮(236)连接,两个换位链轮(236)之间设有供分道车(4)固接的换位链条(237)。

5.根据权利要求1所述的用于保温砖生产的自动输出生产线,其特征在于,所述夹持机构包括连接于抱送台(32)上的升降气缸(321)、由升降气缸(321)带动升降的夹持框(322),夹持框(322)的外壁上设有若干夹持气缸(323),夹持框(322)的内壁设有与夹持气缸(323)的活塞杆连接的夹持板(324),夹持板(324)至少两个且处于夹持框(322)内壁的相对位置。

6.根据权利要求5所述的用于保温砖生产的自动输出生产线,其特征在于,所述夹持框(322)的侧旁设有扫尘刷(325),夹持框(322)的侧壁上设有管口朝内的出气管(326),抱送台(32)上设有与出气管(326)连接的出气泵(327)。

7.根据权利要求6所述的用于保温砖生产的自动输出生产线,其特征在于,所述出砖台(12)上设有若干排尘孔(121),出砖架(11)上设有用于配合排尘孔(121)排尘的落尘槽(111),所述出砖架(11)的底侧设有除尘管(13)以及连接除尘管(13)的鼓风机(14),出砖架(11)的底侧还设有集尘罩(15)以及连接集尘罩(15)的集尘箱(16);集尘罩(15)的开口与除尘管(13)的管口相对,落尘槽(111)位于两者之间。

8.根据权利要求1所述的用于保温砖生产的自动输出生产线,其特征在于,还包括用于堆叠置物平台(6)的堆叠机构(5),堆叠机构(5)包括堆叠箱(51),堆叠箱(51)的底侧设有与输入轨道(21)连接的移送口(52),堆叠箱(51)内设有用于推出置物平台(6)的送出气缸(53);所述堆叠箱(51)的内侧设有导向槽(54),置物平台(6)上设有用于配合导向槽(54)的导向块(61);堆叠箱(51)的顶部开口且连接有扶梯(55)。

9.根据权利要求1所述的用于保温砖生产的自动输出生产线,其特征在于,所述抱送驱动机构包括抱送电机(33)以及两个处于机架(31)两侧的平移齿轮(34),抱送电机(33)与其中一个平移齿轮(34)连接,两个平移齿轮(34)之间设有用于带动抱送台(32)移动的平移链条(35)。

10.根据权利要求1所述的用于保温砖生产的自动输出生产线,其特征在于,还包括位于输入轨道(21)侧旁的集中机构(7),集中机构(7)包括两块用于推动保温砖的集中板(71)、带动两块集中板(71)相对靠拢的集中油缸(72),两块集中板(71)相对的侧面上设有减震板(73)。
