专利号: 2017107326725
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

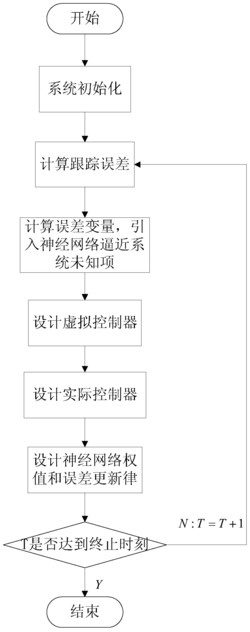

1.一种基于神经网络的柔性关节机械臂有限时间自适应反步控制方法,其特征在于:所述控制方法包括以下步骤:

步骤1,建立柔性关节机械臂的动态模型,初始化系统状态、采样时间以及控制参数,过程如下:

1.1一个n阶柔性关节机械臂的动态模型表达形式为:其中q∈Rn,θ∈Rn分别是关节位置向量和电机位置向量,n是系统的阶次; 是关节加速度向量; 是电机加速度向量;M(q)∈Rn×n为表示关节惯性的未知非奇异对称正定矩阵;J∈Rn×n为表示电机惯性的未知非奇异对称正定矩阵;K∈Rn×n是一个表示关节弹簧刚n×n n度的未知对角正定矩阵;h(q,θ)∈R 为表示向心力,哥氏力和重力加速度的函数;u∈R 表示控制转矩向量;

1.2重新定义变量,将式(1)写成状态空间方程形式:定义x1=q, x3=θ, 式(1)写成以下状态空间形式:其中xi,i=1,2,3,4都是可测的,M(x1),h(x1,x2),K和J都是未知的项;

步骤2,计算系统跟踪误差,其过程如下:定义系统跟踪误差如下所示:

z1=x1-xd                              (3)其中xd是一个给定的光滑有界的参考轨迹;

对式(3)求导得到:

其中 是误差的一阶导数, 是参考轨迹的一阶导数;

步骤3,定义误差变量,设计虚拟控制器,其过程如下:

3.1定义误差变量为:

zj=xj-aj-1,j=2,3,4                         (5)其中,aj-1,j=2,3,4是设计控制器过程中的虚拟控制器;

对式(5)进行求导,得到:

其中 是误差的一阶导数, j=2,3,4是设计控制器过程中的虚拟控制器的一阶导数;

将式(2)和式(5)代入式(4)和式(6)中,得到:

3.2定义 其中

为逼近 和 设计以下两个神经网络:定义 为神经网络理想权重矩阵,m是神经元的个数;则被逼近为以下形式:

其中 是神经网络的

基函数;ε1,ε2代表神经网络的逼近误差且满足||ε1||≤ε1N,||ε2||≤ε2N;ε1N,ε2N是正的常数,||·||表示值的二范数; 和 的形式如下:其中al,bl,cl,dl,l=1,2都是常数参数;

3.3设计神经网络权值和估计误差更新律:其中 是正定对角矩阵;σ1,σ2,ρ1,ρ2是合适的参数; 和 分别是 和 的估计值; 和 分别是ε1N和ε2N的估计值;

3.4设计虚拟控制器,如下:

其中h1,h2,h3,k1,k2,k3是正常数;

3.5设计实际控制器如下所示:其中h4,k4是正常数;

3.6把式(8),式(9),式(16)和式(17)代入到式(7)中,得:步骤4,设计李雅普诺夫函数为如下形式:其中

对式(19)进行求导,并将(18)代入,得到:如果式(20)写成

其中η1=Min{2h1,2h2λmin{M-1(x1)K},2h3,2h4λmin{J-1}},η2=Min{2αk1,(2M-1(x1)K)αk2,2αk3,(2J-1)αk4},δ=Z2NW1NΦ1N+Z4NW2NΦ2N+Z2NE1μ+Z4NE2μ,其中Min{·}表示最小值,λmin{·}表示最小的特征值;Z2N和Z4N分别表示||z2||和||z4||的最大值;W1N和W2N分别表示 和 的最大值;Φ1N和Φ2N分别表示 和 的最大值;E1μ和E2μ分别表示 和 的最大值;

则判定系统跟踪误差有限时间收敛到平衡点附近的领域内。
