专利号: 2017106381142
申请人: 博兴兴博投资有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

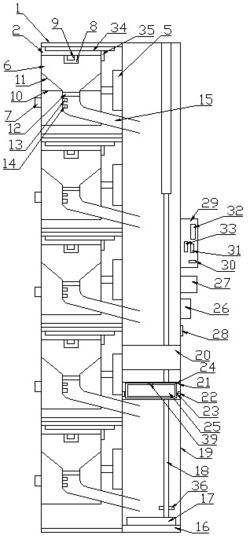

1.一种用于生物制药的自动配药的药品领取设备,包括药品存储柜(1),其特征在于,所述药品存储柜(1)固定安装在地面上,所述药品存储柜(1)内设有药品存储装置,所述药品存储装置由位于药品存储柜(1)表面均匀分布的方孔(2)、分别位于方孔(2)内部两侧下方的滑轨(3)、分别位于滑轨(3)内的滑轮(4)、分别固定安装在方孔(2)内表面的调节直线电机(5)、分别与滑轮(4)连接且与调节直线电机(5)伸缩端固定连接存储不同药品的多个药品存储盒(6)、固定安装在药品存储箱外表面与调节直线电机(5)电性连接的控制药品存储盒(6)打开关闭停止的旋钮(7)、固定安装在药品存储盒(6)内的卡接装置、分别固定安装在药品存储盒(6)内部的红外线扫描仪(8)、分别位于红外线内部的信号发射器(9)共同构成的,所述药品存储盒(6)内设有自动取药装置,所述自动取药装置由固定安装在药品存储盒(6)内将药品存储盒(6)分为上下两层的隔板(10)、位于药品存储盒(6)上层的锥形出药孔(11)、固定安装在锥形出药孔(11)内的电磁阀门(12)、固定安装在电磁阀门(12)下方的计数器(13)、固定安装在计数器(13)下方的小型抽风机(14)、固定安装在锥形出药孔(11)出口的出药滑道(15)共同构成的,所述药品存储盒(6)内设有药品自动收集机构,所述药品自动收集机构由放置在药品存储柜(1)内位于出药滑道(15)出口处下方朝一侧倾斜的药品收集槽(16)、固定安装在药品收集槽(16)内部的缓冲平垫(17)、固定安装在药品存储柜(1)上方两侧且一端与药品收集槽(16)固定连接另一端与药品存储柜(1)内上方固定连接的两根电动伸缩杆(18)、固定安装在药品存储柜(1)后方且将药品收集槽(16)包裹的后封板(19)、位于药品存储柜(1)一侧的供药品从药品收集槽(16)滑出的出药口(20)、位于出药口(20)下方的开孔(21)、分别位于开孔(21)内部两侧下方的导向槽(22)、分别位于导向槽(22)内的导向轮(23)、与导向轮(23)连接的塑料袋盛放盒(24)、位于塑料袋盛放盒(24)内的可降解塑料袋(25)共同构成的,所述药品存储柜(1)内设有辅助机构,所述辅助机构由固定安装在出药口(20)一侧的读取医院就诊卡信息的卡槽(26)、固定安装在药品存储柜(1)一侧位于卡槽(26)上方的刷卡收费机(27)、固定安装在药品存储柜(1)一侧位于卡槽(26)下方的发票出口(28)共同构成的,所述药品存储柜(1)设有控制器(29),所述控制器(29)内设有工业用电插口(30)、信号收集装置(31)、电容显示屏(32),所述控制器(29)内设有PLC系统(33),所述控制器(29)与红外线扫描仪(8)、电磁阀门(12)、计数器(13)、小型抽风机(14)、电动伸缩杆(18)、卡槽(26)、刷卡收费机(27)、发票出口(28)、电磁锁(35)电性连接,通过PLC系统(33)进行控制,所述两根电动伸缩杆(18)与药品收集槽(16)固定连接的一端接头安装有可旋转的活动接头(36)。

2.根据权利要求1所述的一种用于生物制药的自动配药的药品领取设备,其特征在于,所述红外线扫描仪(8)与控制器(29)通过蓝牙信号进行连接。

3.根据权利要求1所述的一种用于生物制药的自动配药的药品领取设备,其特征在于,所述电磁阀门(12)和小型抽风机(14)根据不同的药品包装大小设置成对应的电磁阀门(12)开口大小和小型抽风机(14)的风力大小。

4.根据权利要求1所述的一种用于生物制药的自动配药的药品领取设备,其特征在于,所述辅助机构安装在药品储物柜(1)一侧,所述辅助机构内部设有与医院内部网无线连接的感应装置,感应装置通过无线连接将卡槽(26)、刷卡收费机(27)、发票出口(28)与医院内部网进行连接。

5.根据权利要求1所述的一种用于生物制药的自动配药的药品领取设备,其特征在于,所述塑料袋盛放盒(24)内设有电磁锁(35),通过PLC系统(33)控制电磁锁(35)的开闭从而取出可降解塑料袋(25)。

6.根据权利要求1所述的一种用于生物制药的自动配药的药品领取设备,其特征在于,所述卡接装置由互动安装在方孔(2)内上表面的轮槽(34)、一端与药品存储箱外表面固定连接另一端套装在轮槽(34)内的滑块。

7.根据权利要求1所述的一种用于生物制药的自动配药的药品领取设备,其特征在于,所述出药滑道(15)为可伸缩的滑道。

8.根据权利要求1所述的一种用于生物制药的自动配药的药品领取设备,其特征在于,所述塑料袋盛放盒(24)后方设有电磁铁(37),药品存储柜(1)为钢铁材质,所述塑料袋盛放盒(24)与开孔(21)之间设有连接弹簧(38)。
