专利号: 2017104732360
申请人: 深圳市盛路物联通讯技术有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

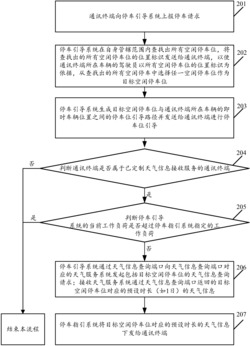

1.一种停车位智能引导方法,其特征在于,包括:

通讯终端向停车引导系统上报停车请求;

所述停车引导系统在自身管辖范围内查找出所有空闲停车位,将查找出的所有空闲停车位的位置标识发送给所述通讯终端,以使所述通讯终端所在车辆的驾驶员以所述所有空闲停车位的位置标识为依据,从查找出的所有空闲停车中选择任一空闲停车位作为目标空闲停车位;

所述停车引导系统生成所述目标空闲停车位与所述通讯终端所在车辆的即时车辆位置之间的停车位引导路径并发送给所述通讯终端进行停车位引导;

所述停车引导系统在所述通讯终端所在车辆使离所述目标空闲停车位时,自动根据所述通讯终端所在车辆在所述目标空闲停车位的实际停车时间和所述目标空闲停车位规定的单位时间的停车收费金额计算相应的停车费用,并将从所述通讯终端绑定的电子账号中扣除该停车费用;

其中,所述通讯终端采用频分复用、跳频、动态时分复用、退避复用相结合的方法来解决干扰问题;

所述通讯终端向停车引导系统上报停车请求,包括:

所述通讯终端扫描周围环境中是否预先设置有物联网AP,如果预先设置有所述物联网AP,检测所述物联网AP是否被配置有开放接入时段,如果所述物联网AP被配置有所述开放接入时段,识别所述通讯终端的当前系统时间是否位于所述物联网AP被配置的所述开放接入时段内;

如果所述通讯终端的当前系统时间位于所述物联网AP被配置的所述开放接入时段内,检测所述物联网AP的当前接入的终端数量是否超过所述物联网AP指定的最大终端接入数量;

如果所述物联网AP的当前接入的终端数量未超过所述物联网AP指定的最大终端接入数量,所述通讯终端建立与所述物联网AP之间的无线连接,并且向所述物联网AP上报停车请求,由所述物联网AP将所述停车请求进行加密后发送给所述停车引导系统;

所述停车引导系统生成所述目标空闲停车位与所述通讯终端所在车辆的即时车辆位置之间的停车位引导路径并发送给所述通讯终端进行停车位引导之后,所述方法还包括:所述停车引导系统判断所述通讯终端是否属于已定制天气信息接收服务的通讯终端,如果属于,所述停车引导系统判断所述停车引导系统的当前工作负荷是否超过所述停车引导系统指定的工作负荷;

如果所述停车引导系统的当前工作负荷未超过所述停车引导系统指定的工作负荷,所述停车引导系统通过天气信息查询端口向所述天气信息查询端口对应的天气服务系统发起包括所述目标空闲停车位的天气信息查询请求;

所述停车引导系统接收所述天气服务系统通过所述天气信息查询端口返回的所述目标空闲停车位对应的预设时长的天气信息;

所述停车引导系统将所述目标空闲停车位对应的预设时长的天气信息下发给所述通讯终端;

所述通讯终端向停车引导系统上报停车请求之前,所述方法还包括:

通讯终端响应所述通讯终端所在车辆的驾驶员输入的停车位搜索指令,获取所述通讯终端配置的至少两个不同的定位接口;以及,将定位请求发送至所述至少两个不同的定位接口,以触发每个定位接口分别将接收到的定位请求发送给各自对应的定位服务器;以及,获取至少一个定位接口对应的定位服务器发送的位置信息,并获取从第一时刻到第二时刻的响应时间,第一时刻为每个定位接口发送定位请求的时刻,第二时刻为每个定位接口接收到位置信息的时刻;以及,将与每个定位接口对应的响应时间与响应阈值进行比较,并从响应时间未超过响应阈值的定位接口所接收的位置信息中提取定位精度最高的位置信息作为所述通讯终端所在车辆的即时车辆位置,并将所述通讯终端所在车辆的即时车辆位置上报给所述停车引导系统;

所述通讯终端响应所述通讯终端所在车辆的驾驶员输入的停车位搜索指令,获取所述通讯终端配置的至少两个不同的定位接口之前,所述方法还包括:所述通讯终端判断所述通讯终端所在车辆的持续行驶时长是否超过指定时长,如果超过,提示所述通讯终端所在车辆的驾驶员停车;如果未超过,所述通讯终端每隔指定时间采集一帧所述驾驶员的人脸图像,并从所述人脸图像中确定出人眼定位矩形,并计算所述人眼定位矩形的面积,根据阈值判断所述驾驶员的眼睛的睁闭程度,以及根据所述驾驶员的眼睛的睁闭程度评价出人眼疲劳程度值,以及基于所述人眼疲劳程度值判断所述驾驶员的眼睛是否疲劳,如果疲劳,提示所述驾驶员停车。

2.一种停车位引导系统,其特征在于,包括通讯终端和停车引导系统,其中:

所述通讯终端,用于向所述停车引导系统上报停车请求;

所述停车引导系统,用于在自身管辖范围内查找出所有空闲停车位,将查找出的所有空闲停车位的位置标识发送给所述通讯终端,以使所述通讯终端所在车辆的驾驶员以所述所有空闲停车位的位置标识为依据,从查找出的所有空闲停车中选择任一空闲停车位作为目标空闲停车位;

所述停车引导系统,还用于生成所述目标空闲停车位与所述通讯终端所在车辆的即时车辆位置之间的停车位引导路径并发送给所述通讯终端进行停车位引导;

所述停车引导系统,还用于在所述通讯终端所在车辆使离所述目标空闲停车位时,自动根据所述通讯终端所在车辆在所述目标空闲停车位的实际停车时间和所述目标空闲停车位规定的单位时间的停车收费金额计算相应的停车费用,并将从所述通讯终端绑定的电子账号中扣除该停车费用;

其中,所述通讯终端采用频分复用、跳频、动态时分复用、退避复用相结合的方法来解决干扰问题;

所述通讯终端向停车引导系统上报停车请求的方式具体为:

所述通讯终端,用于扫描周围环境中是否预先设置有物联网AP,如果预先设置有所述物联网AP,检测所述物联网AP是否被配置有开放接入时段,如果所述物联网AP被配置有所述开放接入时段,识别所述通讯终端的当前系统时间是否位于所述物联网AP被配置的所述开放接入时段内;如果所述通讯终端的当前系统时间位于所述物联网AP被配置的所述开放接入时段内,检测所述物联网AP的当前接入的终端数量是否超过所述物联网AP指定的最大终端接入数量;如果所述物联网AP的当前接入的终端数量未超过所述物联网AP指定的最大终端接入数量,建立与所述物联网AP之间的无线连接,并且向所述物联网AP上报停车请求,由所述物联网AP将所述停车请求进行加密后发送给所述停车引导系统;

所述停车引导系统,还用于在生成所述目标空闲停车位与所述通讯终端所在车辆的即时车辆位置之间的停车位引导路径并发送给所述通讯终端进行停车位引导之后,判断所述通讯终端是否属于已定制天气信息接收服务的通讯终端,如果属于,判断所述停车引导系统的当前工作负荷是否超过所述停车引导系统指定的工作负荷;如果所述停车引导系统的当前工作负荷未超过所述停车引导系统指定的工作负荷,通过天气信息查询端口向所述天气信息查询端口对应的天气服务系统发起包括所述目标空闲停车位的天气信息查询请求;

接收所述天气服务系统通过所述天气信息查询端口返回的所述目标空闲停车位对应的预设时长的天气信息;将所述目标空闲停车位对应的预设时长的天气信息下发给所述通讯终端;

所述通讯终端,还用于在向所述停车引导系统上报停车请求之前响应所述通讯终端所在车辆的驾驶员输入的停车位搜索指令,获取所述通讯终端配置的至少两个不同的定位接口;以及,将定位请求发送至所述至少两个不同的定位接口,以触发每个定位接口分别将接收到的定位请求发送给各自对应的定位服务器;以及,获取至少一个定位接口对应的定位服务器发送的位置信息,并获取从第一时刻到第二时刻的响应时间,第一时刻为每个定位接口发送定位请求的时刻,第二时刻为每个定位接口接收到位置信息的时刻;以及,将与每个定位接口对应的响应时间与响应阈值进行比较,并从响应时间未超过响应阈值的定位接口所接收的位置信息中提取定位精度最高的位置信息作为所述通讯终端所在车辆的即时车辆位置,并将所述通讯终端所在车辆的即时车辆位置上报给所述停车引导系统;

所述通讯终端,还用于在响应所述通讯终端所在车辆的驾驶员输入的停车位搜索指令,获取所述通讯终端配置的至少两个不同的定位接口之前,判断所述通讯终端所在车辆的持续行驶时长是否超过指定时长,如果超过,提示所述通讯终端所在车辆的驾驶员停车;

如果未超过,所述通讯终端每隔指定时间采集一帧所述驾驶员的人脸图像,并从所述人脸图像中确定出人眼定位矩形,并计算所述人眼定位矩形的面积,根据阈值判断所述驾驶员的眼睛的睁闭程度,以及根据所述驾驶员的眼睛的睁闭程度评价出人眼疲劳程度值,以及基于所述人眼疲劳程度值判断所述驾驶员的眼睛是否疲劳,如果疲劳,提示所述驾驶员停车。
