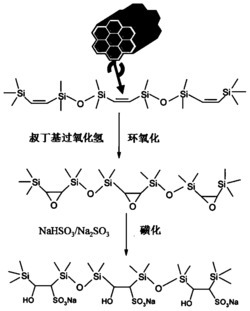

1.一种有机-无机杂化硅膜孔结构和表面性质的改性方法，其特征在于：所述的改性方 法为，使用叔丁基过氧化氢溶液和NaHSO3/Na 2SO3溶液对有机-无机杂化硅膜中的烯烃基团 进行环氧化和开环磺化反应;所述的改性方法的具体步骤为，

(1)将有机-无机杂化硅膜浸入碱性溶液中；

(2)将步骤(1)所得体系进行冷却，并加入叔丁基过氧化氢溶液充分搅拌，使其进行环氧化反应；

(3)将步骤(2)中得到的有机-无机杂化硅膜洗涤、干燥后浸入NaHSO3/Na2SO3溶液中充 分搅拌，并再次洗涤、干燥。

2.如权利要求1所述的有机-无机杂化硅膜孔结构和表面性质的改性方法，其特征在 于：步骤(1)中，制备所述的有机-无机杂化硅膜中的分离层所用的溶胶为含不饱和烯烃基 团的有机硅溶胶，该有机硅溶胶的结构包括桥架结构(EtO)3-Si-R-Si-(OEt)3或侧基结构 (EtO)3-Si-R，其中R为含有-C＝C-的基团。

3.如权利要求1所述的有机-无机杂化硅膜孔结构和表面性质的改性方法，其特征在 于：步骤(1)中，所述的碱性溶液为12mL的无水乙腈中分散有2mol/L的NaOH水溶液100μL。

4.如权利要求1所述的有机-无机杂化硅膜孔结构和表面性质的改性方法，其特征在 于：步骤(2)中，将体系冷却至-5℃，具体为将-5℃的冰盐水作为所述环氧化反应的冰水浴。

5.如权利要求1所述的有机-无机杂化硅膜孔结构和表面性质的改性方法，其特征在 于：步骤(2)中所述的叔丁基过氧化氢溶液的溶剂为葵烷，其中，叔丁基过氧化氢的浓度为

40.4wt.％。

6.如权利要求1所述的有机-无机杂化硅膜孔结构和表面性质的改性方法，其特征在 于：步骤(2)中，搅拌时间为4.5h。

7.如权利要求1所述的有机-无机杂化硅膜孔结构和表面性质的改性方法，其特征在 于：步骤(3)中，NaHSO3/Na 2SO3溶液中的NaHSO3浓度为1.5mol/L， Na 2SO3浓度为1.0mol/L。

8.如权利要求1所述的有机-无机杂化硅膜孔结构和表面性质的改性方法，其特征在 于：步骤(3)中，搅拌温度为40℃，搅拌时间为10～14h。

9.如权利要求1所述的有机-无机杂化硅膜孔结构和表面性质的改性方法，其特征在 于：步骤(3)中，洗涤试剂为无水乙腈或无水乙醇，干燥条件为真空条件下60℃干燥3h。
