专利号: 201611212199X
申请人: 重庆市永川区汇锦塑料厂
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

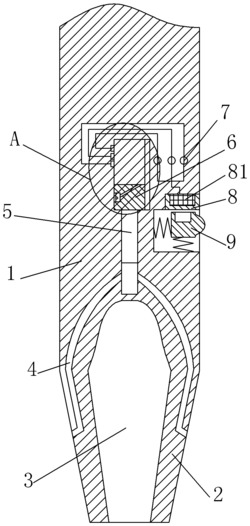

1.一种塑料瓶成型模具倒角处的毛刺清理方法,其特征在于:该方法使用一种倒角刀,包括倒角刀本体,倒角刀本体上设有至少两个切削刃,在倒角刀本体上还开设有活塞腔,活塞腔的两侧分别设有与活塞腔相通的通气孔,在每个切削刃上均设有与通气孔相通的进气孔,在倒角刀本体上还开设有与活塞腔相通的工作腔室,工作腔室的侧壁上设有镜片,在工作腔室内还设有活塞,活塞包括位于工作腔室的活塞头部和位于活塞腔的活塞尾部,在活塞头部上开设有通光孔和安装孔,安装孔处设有可穿过通光孔并照射在镜片上的常开光源,在工作腔室的侧壁上还设有若干个可接收经镜片反射后光源的光电开关,每个光电开关电连接一个交流电源,各光电开关对应的交流电源的频率随光电开关与活塞头部之间距离的增大而增大,在倒角刀本体上还开设有安装腔室,安装腔室内设有圆弧形凸块,圆弧形凸块与工作腔室之间连接有第一弹簧,圆弧形凸块上设有永磁体和圆弧刃,在圆弧形凸块的上侧还设有电磁块,电磁块上套设有励磁线圈,各交流电源并联连接后与励磁线圈串联连接;

该方法包括以下步骤:

(1)、在数控机床上安装倒角刀和待加工的成型模具,并使成型模具位于倒角刀的正下方;

(2)、启动数控机床,数控机床一边带动倒角刀以200-300r/min的速度旋转,一边带动倒角刀以0.5-3cm/s的速度向下移动,倒角刀一边旋转一边向下移动对成型模具进行倒角加工;

(3)、打开安装孔处的光源,倒角刀在工作时,切削刃上会产生大量的热量,该热量传递到倒角刀上,并对活塞腔内的空气进行加热,加热后的空气作用在活塞尾部,活塞尾部在热空气的作用下将沿活塞腔向上移动,活塞尾部在沿活塞腔向上移动的同时将带动活塞头部沿工作腔室向上移动,活塞头部在工作腔室移动的过程中,活塞头部安装孔处的光源将照射在镜片不同的位置,经镜片反射后的光将被不同位置的光电开关接收,光电开关接收到光源的信号后闭合,光电开关闭合后,与光电开关电连接的交流电源与励磁线圈串联并形成闭合回路,励磁线圈内通入交流电流,当通入到励磁线圈中的电流的方向发生变化时,电磁块将具有不同的极性,当电磁块与永磁体的极性相同时,电磁块与永磁体之间将相互排斥,永磁体将带动圆弧形凸块向远离电磁块的方向移动,当电磁块与永磁体的极性相反时,电磁块与永磁体之间将相互吸引,永磁体带动圆弧形凸块向靠近电磁块的方向移动,因此当通入到励磁线圈内的交流电流的方向不断发生变化时,永磁体将带动圆弧形凸块上下往复振动,圆弧形凸块再带动圆弧刃对倒角处的毛刺往复振动的清理。

2.根据权利要求1所述的一种塑料瓶成型模具倒角处的毛刺清理方法,其特征在于:步骤(2)中,倒角刀旋转的转速为300r/min,倒角刀向下移动的速度为3cm/s。

3.根据权利要求1所述的一种塑料瓶成型模具倒角处的毛刺清理方法,其特征在于:步骤(2)中,倒角刀旋转的转速为200r/min,倒角刀向下移动的速度为0.5cm/s。

4.根据权利要求2所述的一种塑料瓶成型模具倒角处的毛刺清理方法,其特征在于:该方法使用的倒角刀上,在相邻两个切削刃之间设有排屑槽。

5.根据权利要求4所述的一种塑料瓶成型模具倒角处的毛刺清理方法,其特征在于:圆弧形凸块与工作腔室之间还连接有可使圆弧刃与成型模具相抵的第二弹簧。
