专利号: 2016111704500
申请人: 浙江厚达智能科技股份有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

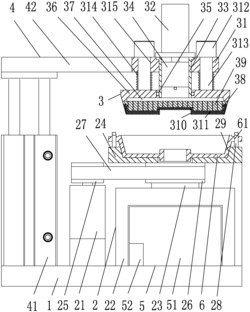

1.一种电机端盖防锈蚀装置,包括:底座;其特征是,所述的电机端盖防锈蚀装置还包括:与底座连接的端盖支承转动装置,位于端盖支承转动装置上方的涂油装置,涂油升降驱动装置,与涂油装置连通的供油装置。

2.根据权利要求1所述的电机端盖防锈蚀装置,其特征是:所述的涂油装置包括:安装板,与安装板上端连接的压油气缸,上端穿设于安装板中且与安装板连接的滑套,设于滑套中且上端与压油气缸的活塞杆连接的滑柱,设有套设在滑套外且直径与滑套外径匹配的滑孔的储油座,设于储油座下端且与滑套内孔连通的沉孔,设有与沉孔贯通的出油孔组且与储油座下端连接的出油板,包覆在出油板外且外侧设有毛刷的储油层;若干个上端设有挡块的销柱,个数与销柱个数相同的压簧;安装板设有个数与销柱个数相同且直径与销柱的直径匹配的销孔;销柱下端一一对应穿过一个销孔和一个压簧且与储油座上端连接;压簧的两端分别压住安装板下端和储油座上端,滑套侧围设有位于储油座上侧的进油孔;初始状态时,滑柱位于进油孔上侧。

3.根据权利要求1或2所述的电机端盖防锈蚀装置,其特征是:所述的涂油升降驱动装置包括:与底座连接的升降气缸,一端与安装板连接的横臂;横臂的另一端与升降气缸的活塞杆连接;升降气缸为双杆气缸或活塞杆不转动气缸。

4.根据权利要求1或2所述的电机端盖防锈蚀装置,其特征是:所述的端盖支承转动装置包括:分别与底座连接的步进电机和支座,与出油板下端相对且下端设有与支座枢接的转轴的端盖支承盘,与步进电机的输出轴连接的主动同步带轮,与转轴连接的从动同步带轮,分别与主动同步带轮和从动同步带轮传动连接的同步带;端盖支承盘上端设有端盖容置凹陷。

5.根据权利要求4所述的电机端盖防锈蚀装置,其特征是:所述的端盖支承转动装置还包括:若干个设于端盖支承盘上端的定位销。

6.根据权利要求1或2所述的电机端盖防锈蚀装置,其特征是:所述的供油装置包括:油箱,进油端与油箱连通的计量油泵;计量油泵的出油端与进油孔通过连接管连通。

7.一种电机端盖防锈蚀装置的防锈蚀装置的防锈蚀方法,其特征是:所述的电机端盖防锈蚀装置具有权利要求1至权利要求6的限定结构;步骤一,供油装置的计量油泵按设定量抽取油箱中的防锈油经涂油装置的滑套的进油孔进入储油座的沉孔中,并经出油板的出油孔组渗透到储油层和毛刷:步骤二,将端盖放在端盖支承转动装置的端盖支承盘的端盖容置凹陷中,定位销一一对应插入端盖设有的安装通孔中,步骤三,步进电机经主动同步带轮、同步带、从动同步带轮、转轴和端盖支承盘带动端盖转动;步骤四,涂油升降驱动装置的升降气缸的活塞杆缩回经横臂带动涂油装置下降,出油板、储油层和毛刷伸入端盖中对端盖进行均匀涂油,压油气缸的活塞杆伸出推动滑柱向下运动,沉孔中防锈油连续补充进入储油层和毛刷,直至涂油完成。
