专利号: 2016106874569
申请人: 江南大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-22
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

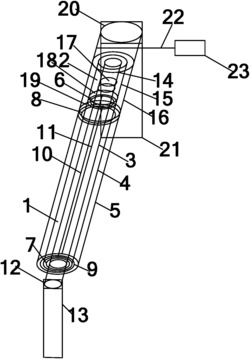

1.一种分级传动多级卷绕装置,包括卷绕辊筒和带动辊筒,其特征是:所述卷绕辊筒包括内层卷绕辊筒、中间卷绕辊筒和外层卷绕辊筒,所述卷绕内层辊筒、中间卷绕辊筒和外层卷绕辊筒均为空心的钢质圆柱形结构,所述内层卷绕辊筒、中间卷绕辊筒和外层卷绕辊筒的两端均封闭,所述中间卷绕辊筒的前端和后端分别通过第一前轴承和第一后轴承与内层卷绕辊筒的前端和后端连接,所述内层卷绕辊筒的后端伸出中间卷绕辊筒的后端,所述内层卷绕辊筒的前端伸出中间卷绕辊筒的前端,所述内层卷绕辊筒伸出中间卷绕辊筒的前端由前支撑架支撑,所述内层卷绕辊筒伸出中间卷绕辊筒的前端通过前连接轴承连接在前支撑架的顶端,所述外层卷绕辊筒的前端和后端分别通过第二前轴承和第二后轴承与中间卷绕辊筒的前端和后端连接,所述中间卷绕辊筒的后端伸出外层辊筒的后端,所述中间卷绕辊筒的前端与外层卷绕辊筒的前端保持水平,沿着所述中间卷绕辊筒的长度方向的辊筒表面开有第一缝隙,沿着所述外层卷绕辊筒的长度方向的辊筒表面开有第二缝隙,所述带动辊筒包括内层带动辊筒、中间带动辊筒和外层带动辊筒,所述内层带动辊筒、中间带动辊筒和外层带动辊筒一体化连接,所述带动辊筒的后端由后支撑架支撑,所述带动辊筒的后端通过后连接轴承连接在后支撑架的顶端,所述外层带动辊筒的前端伸出中间带动辊筒的前端,所述外层带动辊筒的前端通过第一可控轴承与外层卷绕辊筒的后端相连,所述中间带动辊筒的前端伸出内层带动辊筒的前端,所述中间带动辊筒的前端通过第二可控轴承与中间卷绕辊筒的后端相连,所述内层带动辊筒的前端通过第三可控轴承与内层卷绕辊筒的后端相连,所述第一可控轴承、第二可控轴承、第三可控轴承包括开和关两种状态,处于开状态时卷绕辊筒不随带动辊筒一起转动,处于关状态时卷绕辊筒跟随带动辊筒一起转动,所述带动辊筒的后端通过皮带由电机带动转动;使用时,当进行织物卷绕时,带动辊筒的后端通过皮带由电机带动顺时针转动,首先将中间卷绕辊筒表面的第一缝隙和外层卷绕辊筒表面的第二缝隙朝向正上方,且两者之间的连线保持竖直,而后织物依次通过第二缝隙和第一缝隙初始缠绕在内层卷绕辊筒上,而后第一可控轴承、第二可控轴承均处于开状态,第三可控轴承处于关状态,继而使得内层带动辊筒带动内层卷绕辊筒顺时针转动,继而将织物不断卷绕在内层卷绕辊筒上,当内层卷绕辊筒上的织物卷绕满时,第一可控轴承、第三可控轴承均处于开状态,第二可控轴承处于关状态,继而使得中间带动辊筒带动中间卷绕辊筒顺时针转动,继而将织物不断卷绕在中间卷绕辊筒上,当中间卷绕辊筒上的织物卷绕满时,第二可控轴承、第三可控轴承均处于开状态,第一可控轴承处于关状态,继而使得外层带动辊筒带动外层卷绕辊筒顺时针转动,继而将织物不断卷绕在外层卷绕辊筒上,当外层卷绕辊筒上的织物卷绕满时,完成织物的全部卷绕;当进行织物退绕时,带动辊筒的后端通过皮带由电机带动逆时针转动,设置第二可控轴承、第三可控轴承均处于开状态,第一可控轴承处于关状态,继而使得外层带动辊筒带动外层卷绕辊筒逆时针转动,继而将织物从卷绕在外层卷绕辊筒上不断退绕,当外层卷绕辊筒辊筒上的织物退绕完毕时,设置第一可控轴承、第三可控轴承均处于开状态,第二可控轴承处于关状态,继而使得中间带动辊筒带动中间卷绕辊筒逆时针转动,继而将织物从中间卷绕辊筒上不断退绕,当中间卷绕辊筒辊筒上的织物退绕完毕时,设置第一可控轴承、第二可控轴承均处于开状态,第三可控轴承处于关状态,继而使得内层带动辊筒带动内卷绕辊筒逆时针转动,继而将织物从内卷绕辊筒上不断退绕,当内层卷绕辊筒辊筒上的织物退绕完毕时,完成织物的全部退绕。
