专利号: 2016103039464
申请人: 西安汽车科技职业学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

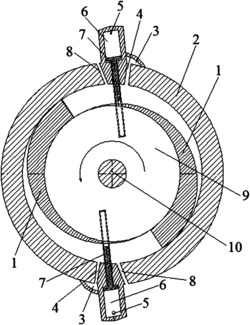

1.一种二级冲程式旋转压缩机,其特征在于,包括缸体(2),缸体(2)内安装有转盘(9),转盘(9)的中心位置处设置有输入轴(10),转盘(9)上以输入轴(10)为中心对称铸有两个滑块(1),缸体(2)的外侧对称设置有两个冲程室(6),两个冲程室(6)内分别设置有堵板(7),堵板(7)的一端安装在冲程室(6)内并与冲程室(6)的内壁相贴合,堵板(7)的另一端穿过缸体(2)的侧壁后与所述的滑块(1)相接触;每个冲程室(6)的后壁上均设置有高压出气孔(5);在缸体(2)的侧壁上位于每个冲程室(6)的两侧分别开有出气孔(4)和进气孔(8),在缸体(2)的外侧与两个出气孔(4)对应的位置处分别设置有储气室(3),储气室(3)与所述冲程室(6)相连通;所述滑块(1)的外侧第一端与转盘(9)相切,滑块(1)的外侧第二端以渐开线形状展开并与缸体(2)的内壁相切;所述储气室(3)与冲程室(6)通过导气管相连通,所述导气管上设置有单向阀。

2.根据权利要求1所述的一种二级冲程式旋转压缩机,其特征在于,所述滑块(1)的横截面为矩形。

3.根据权利要求1所述的一种二级冲程式旋转压缩机,其特征在于,所述堵板(7)的截面为T字型。
