专利号: 2015106333347
申请人: 张金仙
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

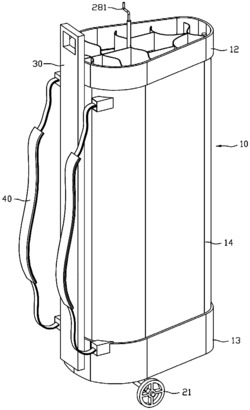

1.一种滚轮可翻转的高尔夫球袋,包括:球袋体(10)、滚轮机构(20);

所述球袋体(10)包括内骨架、插置座(12)、底座体(13)、表皮(14),所述内骨架的两端分别连接插置座和底座体,所述表皮包裹在内骨架上且与插置座和底座体连接;其特征在于:所述滚轮机构(20)包括第一滚轮(21)和第二滚轮(22)、第一异形杆(23)和第二异形杆(24)、第一螺纹杆(25)和第二螺纹杆(26)、螺纹套筒件(27);

所述第一异形杆和第二异形杆均包括首端铰接部(231)、尾端铰接部(232)、枢接部(233),所述尾端铰接部和枢接部位于第一异形杆或第二异形杆的尾端,尾端铰接部和枢接部相反设置;

所述底座体的底部开设一底部开口的空腔(130);

所述第一异形杆的首端铰接部铰接在底座体的空腔的左侧壁上,所述第二异形杆的首端铰接部铰接在底座体的空腔的右侧壁上;所述第一滚轮枢接在第一异形杆的枢接部上,第二滚轮枢接在第二异形杆的枢接部上;所述第一螺纹杆的左端铰接在第一异形杆的尾端铰接部上,所述第二螺纹杆的右端铰接在第二异形杆的尾端铰接部上;

所述螺纹套筒件位于底座体的空腔内,所述螺纹套筒件的左端设有左旋内螺纹,螺纹套筒件的右端设有右旋内螺纹;所述螺纹套筒件的左端与第一螺纹杆的右端螺接,螺纹套筒件的右端与第二螺纹杆的左端螺接。

2.如权利要求1所述的一种滚轮可翻转的高尔夫球袋,其特征在于:所述第一螺纹杆(25)的右端的螺纹大径大于第二螺纹杆(26)的左端的螺纹大径;所述第一螺纹杆的右端开设盲孔(250),所述盲孔的内径大于第二螺纹杆的左端的螺纹大径。

3.如权利要求1所述的一种滚轮可翻转的高尔夫球袋,其特征在于:所述螺纹套筒件(27)上安装一蜗轮(271),蜗轮位于螺纹套筒件的右端处;所述螺纹套筒件上枢接一支架(272),所述支架包括支架板(273),支架板上开设一枢接孔(274),枢接孔内枢接一蜗杆(28),蜗杆竖直设置,蜗杆活动插设在球袋体(10)中,蜗杆的底端与蜗轮啮合,蜗杆的顶端向上突出插置座(12),蜗杆的顶端设有旋转手柄(281)。

4.如权利要求3所述的一种滚轮可翻转的高尔夫球袋,其特征在于:所述底座体(13)设有顶板(131),顶板上开设导向孔,所述蜗杆(28)活动插设在导向孔内。

5.如权利要求1所述的一种滚轮可翻转的高尔夫球袋,其特征在于:还包括推杆(30),所述推杆安装在球袋体(10)的侧壁上且位于第一滚轮(21)和第二滚轮(22)之间。

6.如权利要求1所述的一种滚轮可翻转的高尔夫球袋,其特征在于:还包括一对背带(40),所述一对背带连接在球袋体(10)的侧壁上。
