1.滚轮可收纳的高尔夫球袋,包括:球袋体(10)、滚轮机构(20);

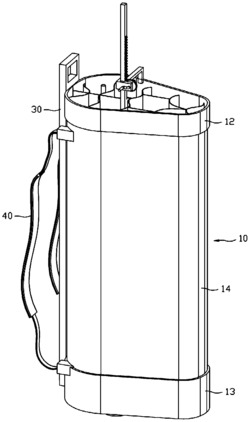

所述球袋体(10)包括内骨架(11)、插置座(12)、底座体(13)、表皮(14),所述内骨架的两端分别连接插置座和底座体,所述表皮包裹在内骨架上且与插置座和底座体连接;其特征在于:所述滚轮机构(20)包括第一滚轮(21)和第二滚轮(22)、第一异形杆(23)和第二异形杆(24)、升降机构(25)、弹性连接件(26);
所述第一异形杆和第二异形杆均包括铰接部(231)、弧形部(232)、枢接部(233),所述枢接部位于第一异形杆或第二异形杆的中部,所述铰接部和弧形部位于第一异形杆或第二异形杆的两端;
所述底座体的底部开设一底部开口的空腔(130);
所述第一异形杆的铰接部铰接在底座体的空腔的左侧壁上,所述第二异形杆的铰接部铰接在底座体的空腔的右侧壁上;所述第一滚轮枢接在第一异形杆的枢接部上,第二滚轮枢接在第二异形杆的枢接部上;所述弹性连接件连接第一异形杆的弧形部和第二异形杆的弧形部;
所述升降机构包括升降杆(251)、升降块(252)、升降驱动元件(253),所述升降杆竖直设置,升降杆活动插设在球袋体内,升降杆的顶端突出插置座,所述升降块安装在升降杆的底端,升降块位于底座体的空腔内,升降块的底面压在第一异形杆的弧形部的端部和第二异形杆的弧形部的端部;所述升降驱动元件驱使升降杆升降;
当升降块下降时,升降块驱使第一异形杆围绕其与底座体的铰接处顺时针旋转一定的角度,同时,升降块驱使第二异形杆围绕其与底座体的铰接处逆时针旋转一定的角度;经旋转后的第一异形杆使原先处于平卧状态的第一滚轮转变为站立状态,经旋转后的第二异形杆使原先处于平卧状态的第二滚轮转变为站立状态。
2.如权利要求1所述的滚轮可收纳的高尔夫球袋,其特征在于:被升降块的底面压住的第一异形杆(23)的弧形部(232)的端部和第二异形杆(24)的弧形部的端部均设有滚动轮,第一异形杆的弧形部的端部和第二异形杆的弧形部的端部通过滚动轮与升降块(252)的底面接触。
3.如权利要求1所述的滚轮可收纳的高尔夫球袋,其特征在于:所述升降驱动元件(253)包括固定在插置座(12)上的齿轮组合件(254);所述齿轮组合件包括齿条卡接件(256)和齿轮(257),所述齿条卡接件上开设齿条卡槽(2561)和齿轮安装槽(2562),齿条卡槽与齿轮安装槽连通,所述齿轮枢接在齿条卡接件上且位于齿轮安装槽内,齿轮连接一旋转手柄(2571);所述升降杆(251)包括设有齿条的齿条段(2511),所述齿条段活动插设在齿条卡槽内,齿条段与齿轮啮合。
4.如权利要求1所述的滚轮可收纳的高尔夫球袋,其特征在于:所述升降驱动元件(253)为固定在插置座(12)上的螺纹件,所述螺纹件上开设螺纹孔;所述升降杆(251)包括设有外螺纹的螺纹段(2512)和设有枢接孔的枢接段(2513),枢接段与螺纹段首尾连接,所述螺纹段枢接在枢接段内,所述枢接段的底端连接升降块(252),所述螺纹段螺接在螺纹孔内。
5.如权利要求1所述的滚轮可收纳的高尔夫球袋,其特征在于:所述底座体(13)设有顶板(131),顶板上开设导向孔,所述升降杆(251)活动插设在导向孔内。
6.如权利要求1所述的滚轮可收纳的高尔夫球袋,其特征在于:还包括推杆(30),所述推杆安装在球袋体(10)的侧壁上且位于第一滚轮(21)和第二滚轮(22)之间。
7.如权利要求1所述的滚轮可收纳的高尔夫球袋,其特征在于:还包括一对背带(40),所述一对背带连接在球袋体(10)的侧壁上。
