专利号: 2015102772576
申请人: 青岛玉兰祥商务服务有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

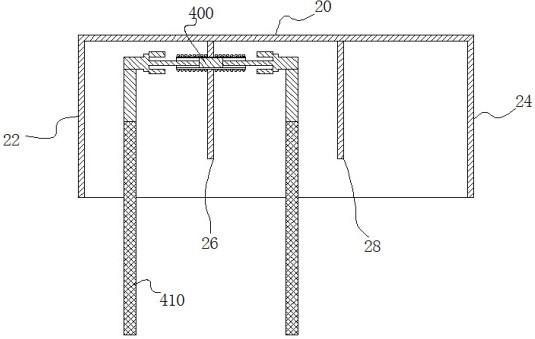

1.多用途储气板,其特征在于,其包括气动混合搅拌装置、过盛气体收集系统;气动混合搅拌装置,其包括沼气发酵系统、搅拌套筒,沼气发酵系统包括储气板,储气板内设置有若干个挡板并将储气板分隔成多个发酵区,挡板上端固定有两端对称的搅拌套筒,搅拌套筒内滑动套接有气动活塞,气动活塞的两端分别通过活塞连杆连接外套筒,搅拌套筒的两端外侧壁分别套接有弹簧,外套筒上设置有与搅拌套筒外侧壁相匹配的台阶腔,外套筒上还设置有连通发酵区和台阶腔的连通孔;外套筒固定连接有搅拌网;过盛气体收集系统,包括气筒、板一、导气活塞、上活塞连杆,气筒内设置有板一并将气筒内腔分隔成上下相互连通的左区和右区,导气活塞滑动套接于气筒内壁与板一之间,导气活塞将左区分隔成左上区和左下区,导气活塞的上端连接有上活塞连杆,上活塞连杆上部设置有环形导气凹槽,气筒上设置有进气口;导气活塞的下方有效面积S1大于上方有效面积S2,进气口与沼气发酵系统的储气板相连通,上活塞连杆外套接有固定于气筒顶部的固定块,气囊套接于固定块上并与之固定,左区内设置有固定于气筒内壁以及固定于板一上的限位台阶。

2.根据权利要求1所述的多用途储气板,沼气发酵系统,其包括发酵池体、水压间,水压间通过水管连接发酵池体的上部,储气板固定于发酵池体内,储气板的左端与发酵池体之间的区域为进料口,储气板的右端与发酵池体之间的区域为出料口,储气板的上、下侧壁与发酵池体之间的区域为搅拌槽,搅拌槽内滑动连接有搅拌杆;搅拌杆包括横杆和竖杆,横杆活动于发酵池体内并位于储气板底部,竖杆活动于搅拌槽中。
