专利号: 2015100902999
申请人: 广东小天才科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-06-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

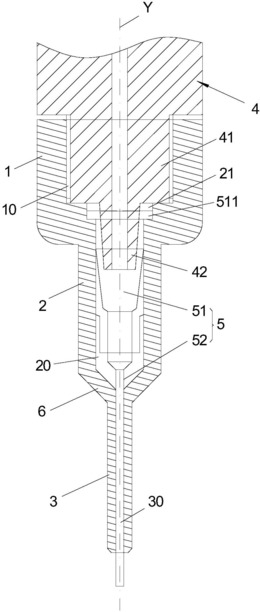

1.点胶针头固定座,用以固定点胶针头于点胶阀上,其特征在于,包括:连接部,用于连接所述点胶阀;

针帽固定部,由所述连接部的一端沿其中心轴向外延伸形成,所述针帽固定部用于容置并定位所述点胶针头的针帽;

针管固定部,由所述针帽固定部的一端沿所述中心轴向外延伸形成,所述针管固定部用于容置并定位所述点胶针头的针管,所述针管固定部的长度适配于所述针管的长度;

所述连接部、所述针帽固定部以及所述针管固定部沿所述中心轴依序分布且三者相贯通。

2.如权利要求1所述的点胶针头固定座,其特征在于,所述针帽固定部与所述针管固定部之间设有用于为所述针管安装进行导向的针管导向部,所述针管导向部的两端分别连接并连通所述针帽固定部和所述针管固定部。

3.如权利要求2所述的点胶针头固定座,其特征在于,所述针管导向部为锥形结构。

4.如权利要求1至3任一项所述的点胶针头固定座,其特征在于,所述针管固定部上沿所述中心轴开设有用于容纳并定位所述针管的通孔,所述通孔的长度适配于所述针管的长度,且所述通孔的孔径适配于所述针管的外径。

5.如权利要求1至3任一项所述的点胶针头固定座,其特征在于,所述针帽固定部中开设有适配于所述针帽的卡槽,所述针帽容置并定位于所述卡槽内。

6.如权利要求5所述的点胶针头固定座,其特征在于,所述针帽的外端具有帽檐,所述针帽固定部的顶部开设有用于容置所述帽檐的沉槽。

7.如权利要求1至3任一项所述的点胶针头固定座,其特征在于,所述连接部具有沿所述中心轴分布的容槽,所述容槽用于容置并连接所述点胶阀。

8.如权利要求7所述的点胶针头固定座,其特征在于,所述点胶阀的连接端具有外螺纹,所述容槽的内壁具有与所述外螺纹配合连接的内螺纹。

9.点胶装置,包括点胶阀和点胶针头,其特征在于,所述点胶装置还包括权利要求1至

8任一项所述的点胶针头固定座,所述点胶针头固定座与所述点胶阀连接,且所述点胶针头固定于所述点胶针头固定座中并与所述点胶阀连通。

10.如权利要求9所述的点胶装置,其特征在于,所述点胶阀的外端伸出有出胶咀,所述出胶咀伸入所述点胶针头的针帽中并与其连通。
