专利号: 2012105289907
申请人: 大连工业大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

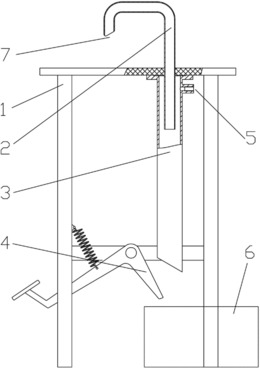

1.一种真空吸取式鱼脏清理机,其特征在于,包括一个吸取管(2)和一个分离管(3);

所述吸取管(2)的吸气口端通过所述分离管(3)的密封端伸入所述分离管(3)内,而所述分离管(3)的另一端为敞口端;所述敞口端以活动开启、闭合的方式设置有封堵机构;

在所述分离管(3)的管壁上位于所述密封端和所述吸取管(2)的吸气口端之间设置有抽气口(5),并连接抽气泵;

位于所述分离管(3)内的所述吸取管(2)与所述分离管(3)的管壁之间留有2~5毫米的缝隙。

2.根据权利要求1所述真空吸取式鱼脏清理机,其特征在于,还包括一个用于固定所述吸取管(2)、所述分离管(3)的机架(1);所述吸取管(2)的吸气口端位于所述机架(1)上部工作台面之上,且呈钩形设置,吸气口(7)朝下;

所述吸取管(2)的其他部位与所述分离管(3)位于所述机架(1)工作台面以下,成竖向设置。

3.根据权利要求2所述真空吸取式鱼脏清理机,其特征在于,所述分离管(3)的敞口端下方设置有接住落料的收集箱。

4.根据权利要求1-3任一所述真空吸取式鱼脏清理机,其特征在于,所述封堵机构为设置于所述分离管(3)敞口端管壁上的阀体。

5.根据权利要求1-3任一所述真空吸取式鱼脏清理机,其特征在于,所述封堵机构为脚踏封堵机构,包括一个铰接于机架(1)上的异形连杆;所述异形连杆的一端设置有脚踏板,另一端设置封堵所述分离管(3)敞口端的封堵头;所述异形连杆与所述机架(1)之间设置弹性复位部件。

6.根据权利要求5所述真空吸取式鱼脏清理机,其特征在于,所述弹性复位部件为弹簧或扭簧。
