专利号: 2009102389507
申请人: 比亚迪股份有限公司
专利类型:发明专利
专利状态:无效专利
更新日期:2024-12-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

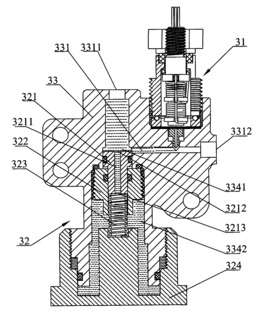

1.一种发动机供油管路保压器,其特征在于:包括设有贯穿通道的阀体、对通道进行开度调节的阀芯、以及操作阀芯对通道进行开度调节的铁芯线圈组件,所述铁芯线圈组件包括铁芯和线圈,所述铁芯线圈组件的磁力受发动机点火开关控制;当发动机点火时,所述阀芯将阀体通道开度调节到最小;当发动机启动完毕后,所述阀芯在铁芯线圈组件的磁力作用下将通道全部开启;所述保压器还包括对通道进行开度调节的平衡阀芯、以及对平衡阀芯施加作用力的弹性件;在阀体中设有与所述通道连通的装配孔,所述平衡阀芯置于所述装配孔中将装配孔分成第一腔室和第二腔室,且所述平衡阀芯可相对所述装配孔密封滑动;在所述平衡阀芯中设有连通所述第一腔室和第二腔室的平衡阀芯通孔;所述通道的开度随第一腔室压力的减小而减小,随第一腔室压力的增大而增大。

2.如权利要求1所述的发动机供油管路保压器,其特征在于:在阀体上设有垂直于通道且与通道连通的安装孔,所述安装孔包括第一阶梯孔和第二阶梯孔,所述第一阶梯孔与通道连通,所述第二阶梯孔设有内螺纹,所述阀芯置于所述第一阶梯孔中且与第一阶梯孔间隙配合。

3.如权利要求2所述的发动机供油管路保压器,其特征在于:还包括设有外螺纹且套设于所述铁芯线圈组件的定位管,所述定位管与所述第二阶梯孔螺纹连接。

4.如权利要求3所述的发动机供油管路保压器,其特征在于:在所述定位管的内表面沿圆周设有凸板,所述凸板的下端面通过一胶木垫圈与铁芯线圈组件抵靠。

5.如权利要求4所述的发动机供油管路保压器,其特征在于:还包括与铁芯线圈组件螺纹连接且对铁芯线圈组件进行紧固的螺母。

6.如权利要求5所述的发动机供油管路保压器,其特征在于:所述凸板的上端面通过一胶木垫片与螺母抵靠。

7.如权利要求6所述的发动机供油管路保压器,其特征在于:在第一阶梯孔的底端设有隔离第一阶梯孔与第二阶梯孔的膜片。

8.如权利要求7所述的发动机供油管路保压器,其特征在于:在所述膜片与所述定位管之间设有膜片压板,在膜片压板朝向定位管的端面设有环形槽,在环形槽中设有滚珠。

9.如权利要求8所述的发动机供油管路保压器,其特征在于:所述线圈包括第一线圈和第二线圈,且所述两组线圈沿不同的缠绕方向设置在铁芯上。

10.如权利要求9所述的发动机供油管路保压器,其特征在于:还包括电源、常闭开关、第一常开开关、第二常开开关、第一二极管,所述电源、第一线圈、第一二极管、第二线圈、第一常开开关依次串联连接形成闭合回路;所述常闭开关与第一线圈、第一二极管并联连接;

所述第二常开开关与所述第一常开开关并联连接;所述常闭开关、第二常开开关分别于点火开关start档电连接,所述第一常开开关与点火开关acc档电连接。

11.如权利要求1所述的发动机供油管路保压器,其特征在于:所述平衡阀芯包括朝向第一腔室的第一端面、以及设置在第一端面相反一端的第二端面,所述第一端面的面积大于所述第二端面的面积。

12.如权利要求11所述的发动机供油管路保压器,其特征在于:还包括与装配孔螺纹连接且对平衡阀芯进行限位的挡块,所述挡块设有轴向挡块通孔,所述平衡阀芯部分置于所述挡块通孔中,且可相对所述挡块通孔移动。

13.如权利要求12所述的发动机供油管路保压器,其特征在于:还包括与阀体螺纹连接的调压螺盖,所述调压螺盖与所述阀体、挡块共同形成第二腔室。

14.如权利要求13所述的发动机供油管路保压器,其特征在于:所述弹性件为弹簧,所述弹簧的一端与平衡阀芯的第二端面连接,另一端与调压螺盖连接。
