专利号: 2009102389456
申请人: 比亚迪股份有限公司
专利类型:发明专利
专利状态:无效专利
更新日期:2024-12-09
缴费截止日期: 暂无
联系人

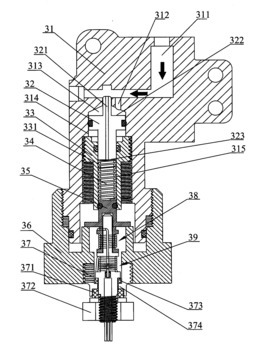

摘要:

权利要求书:

1.一种发动机供油管路保压器,其特征在于:包括设有贯穿通道的阀体、对通道进行开度调节的阀芯、以及操作阀芯对通道进行开度调节的第一铁芯线圈组件和第二铁芯线圈组件,所述第一铁芯线圈组件和第二铁芯线圈组件的磁力受发动机点火开关控制;当发动机点火时,所述第一铁芯线圈组件与所述第二铁芯线圈组件得电而相互排斥,所述第二铁芯线圈组件推动所述阀芯将阀体通道开度调节到最小,当发动机处于正常工作时,所述第一铁芯线圈组件与所述第二铁芯线圈组件断电。

2.如权利要求1所述的发动机供油管路保压器,其特征在于:在阀体上设有垂直于通道且与通道连通的装配孔,所述阀芯置于所述装配孔中且与所述装配孔间隙配合。

3.如权利要求2所述的发动机供油管路保压器,其特征在于:所述保压器还包括调压螺盖、定位管、螺母;所述调压螺盖与阀体设有装配孔的一端螺纹连接;所述定位管与调压螺盖螺纹连接;所述螺母与第一铁芯线圈组件螺纹连接;所述调压螺盖、定位管、螺母对所述第一铁芯线圈组件、第二铁芯线圈组件、阀芯进行限位。

4.如权利要求3所述的发动机供油管路保压器,其特征在于:所述第一铁芯线圈组件固定连接在调压螺盖上,所述第二铁芯线圈组件可相对第一铁芯线圈组件轴向移动。

5.如权利要求4所述的发动机供油管路保压器,其特征在于:所述保压器还包括弹簧和推杆;所述推杆抵靠在第二铁芯线圈组件上;所述弹簧一端与阀芯连接,另一端与推杆连接。

6.如权利要求5所述的发动机供油管路保压器,其特征在于:所述保压器还包括置于装配孔且与装配孔螺纹连接的挡块,所述挡块沿挡块轴向设有挡块通孔,所述阀芯部分置于挡块通孔中且可相对挡块密封移动,所述弹簧置于所述挡块通孔中,所述推杆部分置于所述挡块通孔中且可相对挡块密封移动。

7.如权利要求3-6任一项所述的发动机供油管路保压器,其特征在于:在所述定位管的内表面沿圆周设有凸板,所述凸板的上端面通过一胶木垫圈与第一铁芯线圈组件抵靠;

所述凸板的下端面通过一胶木垫片与螺母抵靠。

8.如权利要求5-6任一项所述的发动机供油管路保压器,其特征在于:所述阀芯沿轴向设有阀芯通孔。

9.如权利要求8所述的发动机供油管路保压器,其特征在于:所述阀芯包括朝向通道的第一端面和与弹簧连接的第二端面,所述第一端面的面积为所述第二端面面积的2倍。

10.如权利要求1-6任一项所述的发动机供油管路保压器,其特征在于:所述阀芯第一端面与阀体形成有第一腔室,在阀体上设有连接阀体通道与所述第一腔室的连接孔。

11.如权利要求1所述的发动机供油管路保压器,其特征在于:所述保压器还包括电源、常开开关,所述电源、常开开关、第一铁芯线圈组件依次串联连接形成闭合回路;所述第二铁芯线圈组件与第一铁芯线圈组件并联连接;所述第一铁芯线圈组件与点火开关start档电连接。
