专利号: 2025210164251
申请人: 江西省高致环保科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

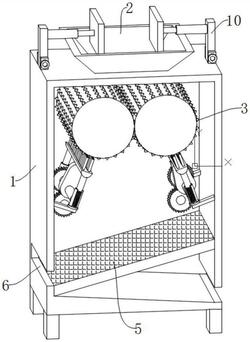

1.一种废旧金属回收装置,其特征在于,包括破碎箱(1),破碎箱(1)为内部中空的矩形箱体,破碎箱(1)的顶部固定安装有进料漏斗(2),破碎箱(1)的内部活动安装有两个破碎辊(3),破碎箱(1)的后壁面固定安装有两个用于驱动两个破碎辊(3)转动的伺服电机(4),破碎箱(1)固定安装有筛网(5),破碎箱(1)的左右两侧分别开设有出料口(6),破碎箱(1)的内部设置有两个毛刷(7),每个毛刷(7)的底部均设置有两组可伸缩的伸缩杆组件(8),每个毛刷(7)的下方均设置有用于带动对应两组伸缩杆组件(8)进行伸缩的传动组件(9),破碎箱(1)的顶部设置有对废旧金属进行预压处理的压平组件(10)。

2.根据权利要求1所述的一种废旧金属回收装置,其特征在于,所述伸缩杆组件(8)包括有安装杆(801),破碎箱(1)的左右两侧内壁面分别固定安装有两个安装杆(801),每个安装杆(801)的顶部均固定安装有圆筒(802),每个圆筒(802)的内部均活动安装有活动杆(803),每个活动杆(803)的顶端均与相邻毛刷(7)固定连接,每个活动杆(803)的底端均固定安装有弹簧(804),每个弹簧(804)均固定安装在对应安装杆(801)的内部。

3.根据权利要求1所述的一种废旧金属回收装置,其特征在于,所述传动组件(9)包括有执行电机(901),破碎箱(1)的后壁面固定安装有两个执行电机(901),每个执行电机(901)的输出端均延伸至破碎箱(1)的内部固定连接为齿轮一(902),每相邻两个安装杆(801)中间均活动安装有转轴(903),每个转轴(903)上均固定安装有凸轮(904),每个转轴(903)上均固定安装有齿轮二(905),每个齿轮二(905)均与相邻齿轮一(902)啮合连接。

4.根据权利要求1所述的一种废旧金属回收装置,其特征在于,所述压平组件(10)包括有竖杆(1001),破碎箱(1)的顶部设置有两个竖杆(1001),两个竖杆(1001)相互靠近的一侧均固定安装有液压杆(1002),每个液压杆(1002)的输出端均固定安装有压平板(1003)。

5.根据权利要求4所述的一种废旧金属回收装置,其特征在于,所述压平组件(10)还包括了连接块(1004),破碎箱(1)的顶部固定安装有四个连接块(1004),每个竖杆(1001)的侧壁面均开设有螺纹孔(1005),位于前侧的两个连接块(1004)侧壁面分别开设有攻丝孔(1006),位于后侧的两个连接块(1004)侧壁面分别开设有螺纹槽(1007),每个螺纹槽(1007)与相邻攻丝孔(1006)、螺纹孔(1005)内部共同螺纹连接有螺栓(1008)。

6.根据权利要求1所述的一种废旧金属回收装置,其特征在于,所述筛网(5)呈自右往左倾斜向下设置,所述破碎箱(1)的内部底面呈自左往右倾斜向下设置。
