专利号: 2025209341768
申请人: 宿州卧涛信息科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

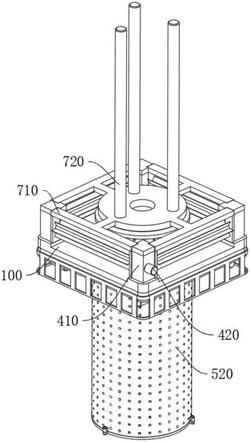

1.一种污水处理用漂浮物清除设备,其特征在于,包括安装底座(100),所述安装底座(100)的底部设置有移动机构,所述安装底座(100)的顶部设置有拨料机构,所述拨料机构包括安装侧板(310),所述安装侧板(310)通过螺栓固定于安装底座(100)的顶部,所述安装侧板(310)的内壁转动连接有安装轴(320),所述安装轴(320)的端部固定有伞齿轮(321),所述安装轴(320)的外侧固定有拨料辊(330),所述安装侧板(310)的侧壁设置有驱动机构,所述安装底座(100)的外侧设置有收集机构,所述收集机构的外侧设置有固定机构,所述安装侧板(310)的顶部设置有压覆机构。

2.根据权利要求1所述的一种污水处理用漂浮物清除设备,其特征在于,所述移动机构包括漂浮块(210),所述漂浮块(210)通过螺栓固定于安装底座(100)的底部,所述漂浮块(210)的内壁固定有多个转向电机(220),多个所述转向电机(220)的输出端均设置有驱动座(230),所述驱动座(230)的底部固定有驱动电机A(240),所述驱动电机A(240)的输出端设置有螺旋桨(250),所述驱动电机A(240)的外侧固定有导流罩(251)。

3.根据权利要求2所述的一种污水处理用漂浮物清除设备,其特征在于,所述漂浮块(210)的外侧固定有防护架(211)。

4.根据权利要求1所述的一种污水处理用漂浮物清除设备,其特征在于,所述驱动机构包括安装壳体(410),所述安装壳体(410)固定于安装侧板(310)的侧壁,所述安装壳体(410)的一侧通过螺栓固定有驱动电机B(420),所述驱动电机B(420)的输出端设置有驱动轴(430),所述驱动轴(430)与安装轴(320)固定连接。

5.根据权利要求1所述的一种污水处理用漂浮物清除设备,其特征在于,所述收集机构包括安装环体(510),所述安装环体(510)通过螺栓固定于安装底座(100)的底部,所述安装环体(510)的内壁固定有收集套筒(520),所述收集套筒(520)的底部设置有盖板(530)。

6.根据权利要求5所述的一种污水处理用漂浮物清除设备,其特征在于,所述固定机构包括安装块(610),所述安装块(610)固定于盖板(530)的外侧,所述安装块(610)的内壁设置有紧固螺栓(620),所述紧固螺栓(620)的外侧设置有固定螺母(621),所述收集套筒(520)的外侧固定有连接座(630)。

7.根据权利要求1所述的一种污水处理用漂浮物清除设备,其特征在于,所述压覆机构包括安装支架(710),所述安装支架(710)通过螺栓固定于安装侧板(310)的顶部,所述安装支架(710)的顶部固定有液压杆(720),所述液压杆(720)的底部固定有压板(730)。
