专利号: 2025208758406
申请人: 潍坊高滨智能科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

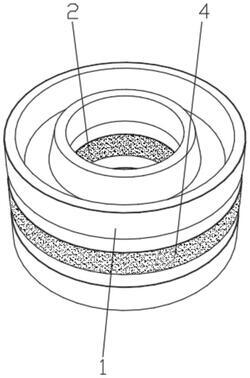

1.一种多级密封的液压密封件,其特征在于,包括:多级密封外基圈(1),所述多级密封外基圈(1)内侧中间嵌设有内贴合密封圈(2),所述多级密封外基圈(1)内部中间嵌设有支撑内圈(3),所述多级密封外基圈(1)外侧中间嵌设有外贴合密封圈(4)。

2.根据权利要求1所述的一种多级密封的液压密封件,其特征在于,所述多级密封外基圈(1)包含有多级密封外基圈体(10),所述多级密封外基圈体(10)内侧中间开设有内圈嵌槽(11),所述多级密封外基圈体(10)内部中间开设有支撑嵌槽(12),所述多级密封外基圈体(10)外侧中间开设有外圈嵌槽(13),所述多级密封外基圈体(10)上方一端开设有上斜面槽(14),所述多级密封外基圈体(10)下方一端开设有下斜面槽(15)。

3.根据权利要求1所述的一种多级密封的液压密封件,其特征在于,所述内贴合密封圈(2)包含有内贴合密封圈体(20),所述内贴合密封圈体(20)内侧表面固定设置有内圈镀铬层(21)。

4.根据权利要求1所述的一种多级密封的液压密封件,其特征在于,所述支撑内圈(3)包含有弹性蜂窝骨架(30),所述弹性蜂窝骨架(30)上方一端固定设置有上支撑垫圈(31),所述弹性蜂窝骨架(30)下方一端固定设置有下支撑垫圈(32),所述弹性蜂窝骨架(30)为软木橡胶材质所制成,所述上支撑垫圈(31)和所述下支撑垫圈(32)均为硅橡胶材质所制成。

5.根据权利要求1所述的一种多级密封的液压密封件,其特征在于,所述外贴合密封圈(4)包含有外贴合密封圈体(40),所述外贴合密封圈体(40)外侧表面固定设置有外圈镀铬层(41)。

6.根据权利要求2所述的一种多级密封的液压密封件,其特征在于,所述上斜面槽(14)和下斜面槽(15)均为内窄外宽的锥形结构,所述支撑嵌槽(12)内部填充氩气。
